bywa traktowany jak tajemniczy element rozdzielnicy, a w praktyce robi jedną bardzo konkretną rzecz: pilnuje, czy prąd wraca tą samą drogą, którą wypłynął. W tym artykule wyjaśniam, jak działa różnicówka, przed czym naprawdę chroni, dlaczego potrafi wybijać bez widocznego powodu i jak sprawdzić, czy w domu jest dobrana oraz podłączona sensownie. To temat ważny, bo od tego zabezpieczenia zależy nie tylko wygoda, ale też bezpieczeństwo domowników.
Najważniejsze rzeczy, które warto wiedzieć o różnicówce w domu
- Różnicówka nie mierzy napięcia, tylko porównuje prąd wpływający i wypływający z obwodu.
- Najczęściej reaguje na upływ do ziemi, czyli sytuację, w której część prądu „ucieka” poza normalną drogę.
- W domach standardem jest zwykle czułość 30 mA, bo to ochrona dodatkowa dla ludzi.
- Nie zastępuje bezpiecznika ani wyłącznika nadprądowego, bo nie chroni przed przeciążeniem i zwarciem.
- Jeśli wyłącza się regularnie, zwykle jest ku temu powód: uszkodzone urządzenie, wilgoć, błąd w podłączeniu albo zużyta instalacja.
- Test przyciskiem warto robić regularnie, bo sprawny osprzęt nie jest gwarancją sprawnej instalacji.
Na czym polega praca wyłącznika różnicowoprądowego
Ja najprościej tłumaczę to tak: w normalnym obwodzie prąd wypływa przewodem fazowym i wraca przewodem neutralnym. Jeżeli wszystko działa poprawnie, bilans jest równy, więc różnicówka „widzi” zero albo bardzo małą różnicę i nie ma powodu do zadziałania. Gdy jednak część prądu zaczyna uciekać inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia, wilgoć albo człowieka dotykającego przewodu, pojawia się różnica, którą urządzenie wykrywa.
W praktyce nie chodzi więc o samą obecność prądu, tylko o rozjazd między tym, co weszło do obwodu, a tym, co z niego wróciło. To właśnie dlatego różnicówka jest świetna w wykrywaniu prądów upływu, ale nie działa jak zabezpieczenie od wszystkiego. Jeśli obciążysz obwód za mocno, a prąd nadal wraca tą samą drogą, różnicówka może milczeć, bo jej zadanie jest inne.
W domowej instalacji to bardzo ważne rozróżnienie. Wielu użytkowników sądzi, że „wywala bezpiecznik”, a w rzeczywistości zadziałał zupełnie inny element ochrony. I właśnie tu zaczyna się praktyczna różnica między ochroną przed porażeniem a ochroną przewodów przed przeciążeniem. Do tego przechodzę w następnym kroku.
Co dzieje się w środku, gdy pojawia się upływ

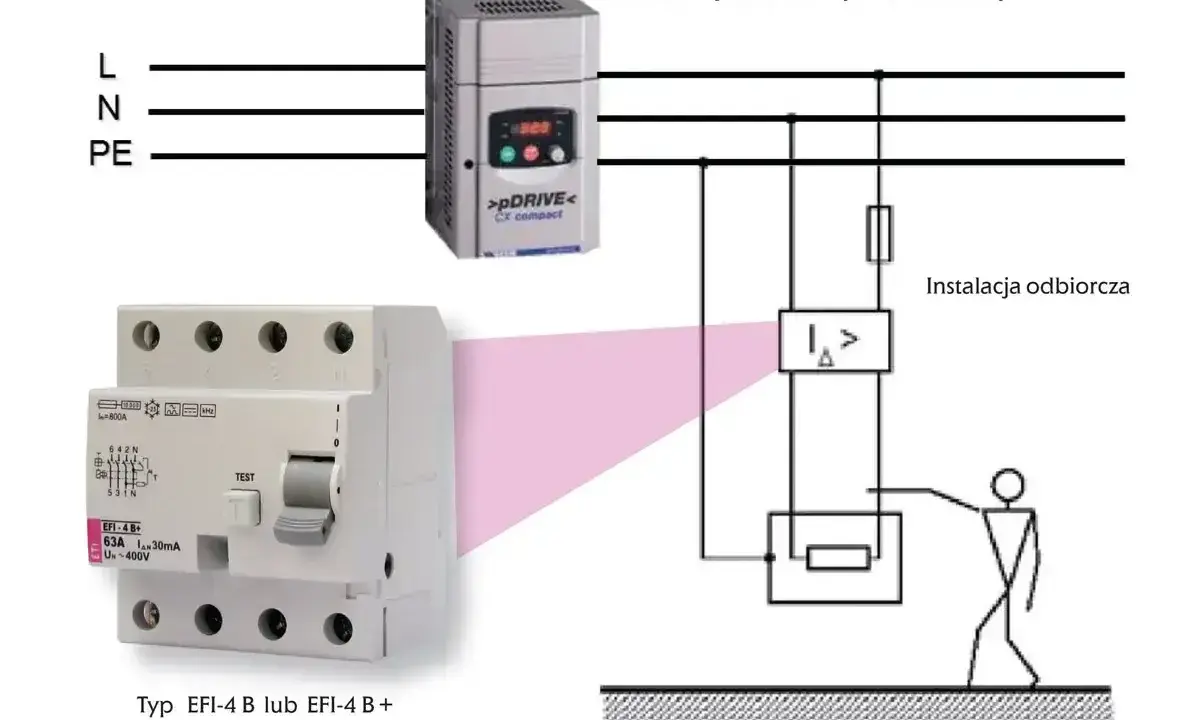

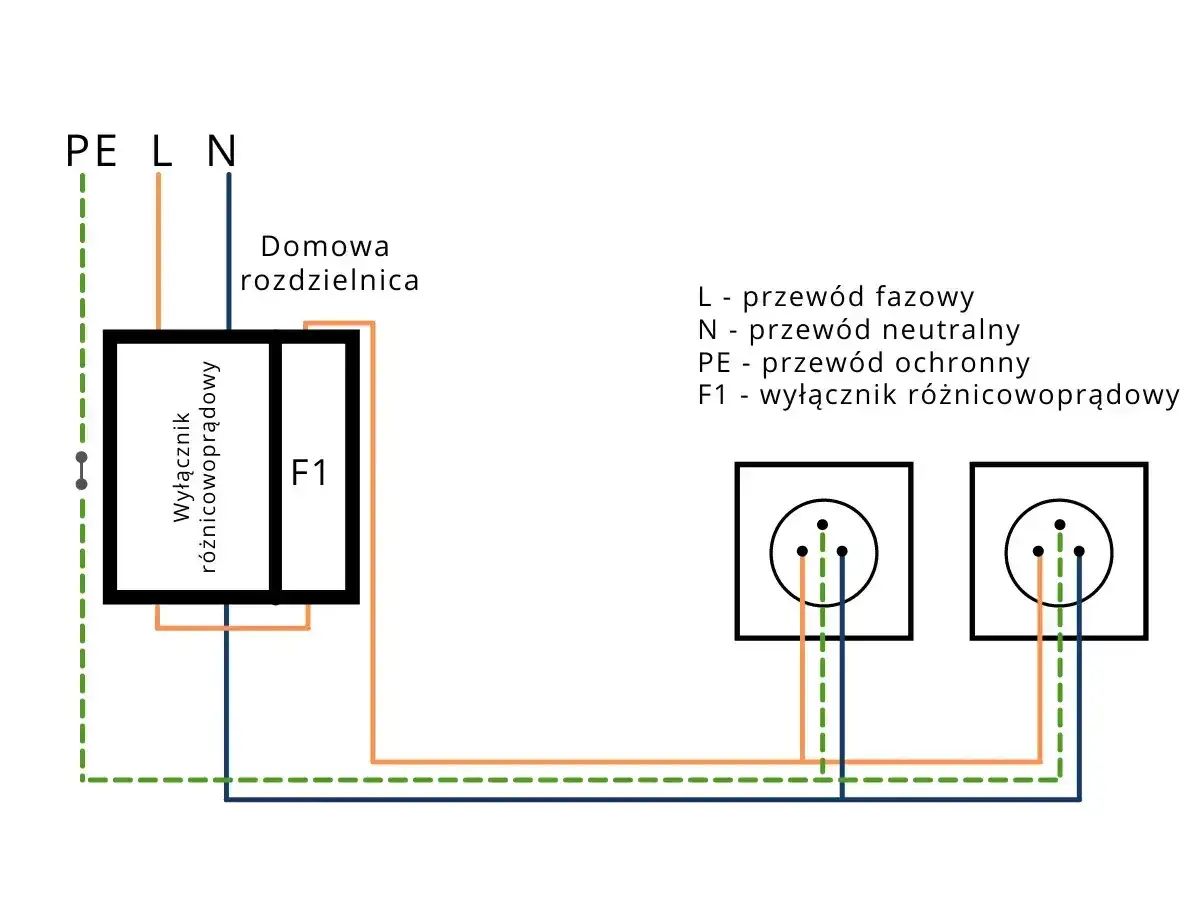

W środku różnicówki pracuje układ, który można porównać do bardzo czułego strażnika bilansu. Przewody robocze przechodzą przez wspólny element pomiarowy, zwykle przekładnik sumujący. Gdy suma prądów jest równa zeru, wszystko jest spokojne. Gdy pojawia się upływ, w rdzeniu powstaje sygnał, który uruchamia mechanizm wyzwalający i odcina zasilanie.
W uproszczeniu wygląda to tak:
- Prąd wpływa do obwodu przewodem fazowym.
- Wraca przewodem neutralnym, jeśli instalacja działa prawidłowo.
- Jeśli część prądu „ucieknie” inną drogą, w obwodzie pojawia się różnica.
- Mechanizm wyzwalający rozłącza styki i odcina zasilanie.
Przycisk test nie jest ozdobą. On sztucznie tworzy niewielką nierównowagę, dzięki czemu możesz sprawdzić, czy mechanizm reaguje. Ja traktuję to jako prosty, domowy test zdrowego rozsądku: jeśli urządzenie nie reaguje na test, nie ma sensu udawać, że wszystko jest w porządku.
W praktyce ważne jest też tempo reakcji. Im większy prąd upływu, tym szybciej powinno nastąpić zadziałanie. W codziennym użytkowaniu to właśnie szybkość odcięcia zasilania robi różnicę między niebezpiecznym incydentem a sytuacją, z której instalacja wychodzi obronną ręką. Tyle mechaniki. Teraz pora na to, co ta ochrona naprawdę obejmuje, a czego nie.
Przed czym chroni, a czego nie załatwia
To jest miejsce, w którym najczęściej pojawia się nieporozumienie. Różnicówka nie jest „głównym bezpiecznikiem” domu. Chroni przede wszystkim przed skutkami prądu upływu, czyli przed sytuacją, w której prąd zaczyna płynąć tam, gdzie nie powinien. Dzięki temu zmniejsza ryzyko porażenia i ogranicza ryzyko pożaru wynikającego z upływów i uszkodzeń izolacji.
| Urządzenie | Co wykrywa | Czego nie robi | Gdzie ma sens |
|---|---|---|---|
| RCD, czyli różnicówka | Różnicę między prądem wpływającym i wypływającym | Nie chroni przed przeciążeniem i zwarciem | Ochrona ludzi i ograniczanie skutków upływu |
| MCB, czyli „eska” | Przeciążenie i zwarcie | Nie wykrywa prądu upływu | Ochrona przewodów i instalacji |
| RCBO | Upływ, przeciążenie i zwarcie | Nie zwalnia z poprawnego projektu instalacji | Pojedyncze obwody, gdy chcesz ograniczyć zakres awarii |
Jest jeszcze jedna rzecz, o której warto pamiętać: różnicówka nie zawsze uratuje z każdej sytuacji porażeniowej. Jeśli ktoś dotknie jednocześnie przewodu fazowego i neutralnego, prąd może popłynąć między nimi bez wyraźnej różnicy w obwodzie, więc urządzenie nie musi zareagować. Dlatego nadal liczy się rozsądne korzystanie z instalacji, sprawny osprzęt i poprawne wykonanie obwodów. Ta granica działania prowadzi wprost do pytania, jak dobiera się różnicówkę do domu.
Jak dobrać ją do domowej instalacji
W mieszkaniach i domach najczęściej spotkasz wyłączniki o czułości 30 mA, bo to poziom stosowany jako ochrona dodatkowa dla ludzi. Dla części obwodów, zwłaszcza tam, gdzie liczy się ochrona przeciwpożarowa albo selektywność całej rozdzielnicy, stosuje się też wyższe czułości, na przykład 100 mA lub 300 mA. Ja jednak zawsze podkreślam jedno: dobór nie powinien być robiony „na oko”, bo liczy się cały układ instalacji, a nie tylko napis na froncie urządzenia.
| Czułość | Co oznacza | Najczęstsze zastosowanie |
|---|---|---|
| 30 mA | Bardzo mały prąd upływu wystarczy do zadziałania | Ochrona ludzi w obwodach domowych, gniazdach, łazience, kuchni, na zewnątrz |
| 100 mA | Większy próg zadziałania, zwykle mniej „czuły” | Rozwiązania nadrzędne lub wybrane układy, gdzie potrzebna jest selektywność |
| 300 mA | Jeszcze wyższy próg zadziałania | Ochrona przeciwpożarowa i elementy poprzedzające mniejsze zabezpieczenia |
W domu zwracam też uwagę na typ urządzenia. Przy dzisiejszej ilości elektroniki, zasilaczy impulsowych, pralek, zmywarek, ładowarek i urządzeń z automatyką typ A bywa rozsądniejszym wyborem niż stare rozwiązania przeznaczone wyłącznie do prostych obciążeń AC. Jeśli w instalacji są falowniki, pompy ciepła, ładowarka samochodu elektrycznego albo fotowoltaika, temat robi się jeszcze bardziej techniczny i nie warto zgadywać. Tu naprawdę lepiej oprzeć się na projekcie lub ocenie elektryka.
Dobór jest ważny, ale w praktyce jeszcze częściej problemem okazuje się nie sam model, tylko to, że różnicówka zaczyna wybijać i użytkownik nie wie dlaczego. Właśnie temu poświęcam kolejną sekcję.
Dlaczego różnicówka wybija i jak szukać przyczyny
Jeżeli różnicówka wyłącza zasilanie, ja nie zakładam od razu „awarii urządzenia”. Bardzo często przyczyną jest suma drobnych upływów, wilgoć, zły montaż albo podłączenie neutralnych przewodów tam, gdzie nie powinny się spotykać. W nowoczesnym domu kilka sprzętów z filtrami przeciwzakłóceniowymi potrafi zbliżyć się do granicy zadziałania, zwłaszcza gdy obwodów jest dużo i są mocno obciążone.
| Objaw | Możliwa przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Wyłącza się od razu po załączeniu | Uszkodzone urządzenie, zwarcie do obudowy, błąd podłączenia | Odłącz wszystkie odbiorniki i włączaj je pojedynczo |
| Wybija przy pracy pralki, zmywarki albo bojlera | Wilgoć, grzałka z upływem, zużyta izolacja | Sprawdź konkretny sprzęt, najlepiej po odłączeniu przez elektryka |
| Problem pojawia się po deszczu albo w łazience | Wilgotne gniazdo, puszka, osprzęt z nieszczelnością | Oceń stan osprzętu i szczelność miejsca montażu |
| Wyłącza się po remoncie lub wymianie gniazdek | Pomieszane przewody neutralne między obwodami | To częsty błąd montażowy, który wymaga sprawdzenia rozdzielnicy |
| Wybija losowo, bez wyraźnej zależności | Sumowanie się małych upływów albo zużyty osprzęt | Przeanalizuj obwody i urządzenia pracujące jednocześnie |
Moja praktyczna zasada jest prosta: jeśli różnicówka zadziałała raz, to jeszcze nie tragedia. Jeśli jednak sytuacja powtarza się po każdym ponownym załączeniu, nie warto „walczyć” z nią na siłę. To sygnał, że problem jest realny i trzeba go znaleźć, a nie omijać. Najgorszym odruchem jest wielokrotne resetowanie bez diagnozy, bo wtedy łatwo przeoczyć uszkodzenie przewodu albo sprzętu.
Żeby ograniczyć fałszywe alarmy i nie zostać bez ochrony w najmniej odpowiednim momencie, warto regularnie sprawdzać samo zabezpieczenie. To niewiele zajmuje, a daje bardzo konkretną informację o stanie instalacji.
Jak sprawdzać ją w domu bez zbędnego ryzyka
Test przyciskiem robię regularnie, najlepiej raz w miesiącu, a przynajmniej po dłuższej nieobecności lub po pracach w rozdzielnicy. Procedura jest krótka: naciskasz przycisk test, urządzenie powinno wyłączyć zasilanie, a potem możesz je ponownie załączyć zgodnie z instrukcją producenta. Jeśli test niczego nie zmienia, nie traktuję tego jako drobnostki.
W praktyce sprawdzanie wygląda tak:
- Upewnij się, że urządzenia elektryczne nie są właśnie w trakcie krytycznej pracy.
- Naciśnij przycisk test na wyłączniku różnicowoprądowym.
- Sprawdź, czy zasilanie w chronionym obwodzie zostało odcięte.
- Jeśli test zadziałał, przywróć zasilanie zgodnie z opisem w rozdzielnicy.
Warto przy tym pamiętać o prostym nawyku: jeżeli różnicówka wyłączy się podczas testu, a potem nie daje się ponownie załączyć albo natychmiast wybija znowu, to już nie jest temat „do przeczekania”. Wtedy lepiej odpuścić dalsze próby i skontrolować instalację. To samo dotyczy sytuacji, gdy test działa, ale rzeczywiste wyłączenia pojawiają się regularnie. Sam przycisk nie zastąpi diagnozy stanu kabli, osprzętu i połączeń. I właśnie tutaj dochodzimy do ograniczeń, o których wiele osób zapomina.
Co zapamiętać, zanim uznasz ją za zbędny dodatek
W domu różnicówka ma sens wtedy, gdy jest częścią dobrze przemyślanej instalacji, a nie samotnym zabezpieczeniem wrzuconym „na wszelki wypadek”. Najlepiej działa tam, gdzie obwody są rozdzielone logicznie, przewody neutralne nie mieszają się między grupami, a urządzenia są dobrane do rodzaju obciążenia. To właśnie jakość całego układu decyduje o tym, czy zabezpieczenie będzie pomagać, czy tylko irytować.
- Nie traktuję częstego wybijania jako „złośliwości” urządzenia, tylko jako sygnał diagnostyczny.
- Przy remoncie wolę zrobić mniej obwodów pod jedną różnicówką, ale za to czytelniej i bez chaosu w przewodach neutralnych.
- W kuchni, łazience, pralni i na zewnątrz sens ochrony jest zwykle największy, bo tam ryzyko upływu rośnie.
- Jeżeli dom ma starą instalację, sama wymiana osprzętu nie zawsze wystarczy, bo problem może siedzieć głębiej.
Jeśli mam zostawić jedną praktyczną myśl, to taką: różnicówka nie jest magicznym amuletem, tylko bardzo konkretnym strażnikiem upływu prądu. Gdy działa w dobrze zaprojektowanej instalacji, robi ogromną robotę. Gdy zaczyna wybijać, zwykle ostrzega przed problemem, którego nie warto ignorować.
