W domowej instalacji elektrycznej przewód ochronny decyduje o tym, czy awaria kończy się tylko zadziałaniem zabezpieczenia, czy zamienia się w realne zagrożenie dla domowników. W praktyce chodzi o bezpieczne odprowadzenie prądu zwarciowego z metalowych obudów urządzeń, gniazd i innych dostępnych części przewodzących. Poniżej wyjaśniam, jak działa przewód ochronny PE, jak go rozpoznać, kiedy jest potrzebny i jakie błędy w mieszkaniach oraz domach widuję najczęściej.
Najważniejsze zasady, które warto zapamiętać od razu
- PE nie służy do normalnego zasilania odbiorników, tylko do ochrony przed porażeniem i do szybkiego zadziałania zabezpieczeń przy awarii.
- W polskich instalacjach jego izolacja jest żółto-zielona i ten kolor jest zarezerwowany wyłącznie dla funkcji ochronnej.
- Przewód ochronny nie zastępuje uziomu, a uziom nie zastępuje poprawnie poprowadzonego PE.
- Wyłącznik różnicowoprądowy 30 mA pomaga, ale nie naprawia błędnie wykonanej instalacji.
- W starej instalacji dwużyłowej nie wolno zakładać, że bolec w gniazdku daje pełną ochronę.
Czym jest przewód ochronny i jak działa w domu
W instalacji domowej przewód ochronny tworzy bezpieczną drogę dla prądu uszkodzeniowego. Jeśli wewnątrz urządzenia dojdzie do przebicia na obudowę, prąd nie ma „szukać” człowieka ani przypadkowych elementów metalowych, tylko ma spłynąć przez PE do punktu ochronnego i wywołać szybkie wyłączenie zasilania. To dlatego w poprawnie wykonanym obwodzie metalowa obudowa pralki, piekarnika czy zmywarki nie powinna pozostawać „wisząca” elektrycznie.
Najprościej mówiąc: PE nie ma zasilać sprzętu, tylko uratować sytuację, gdy coś pójdzie nie tak. W normalnej pracy nie powinien przenosić prądu roboczego, choć w praktyce mogą pojawiać się niewielkie prądy upływu związane z filtrami przeciwzakłóceniowymi. To jeszcze nie awaria, ale większe wartości już są sygnałem, że instalację trzeba sprawdzić.
Przeczytaj również: Jak podłączyć żyrandol bez zgadywania?

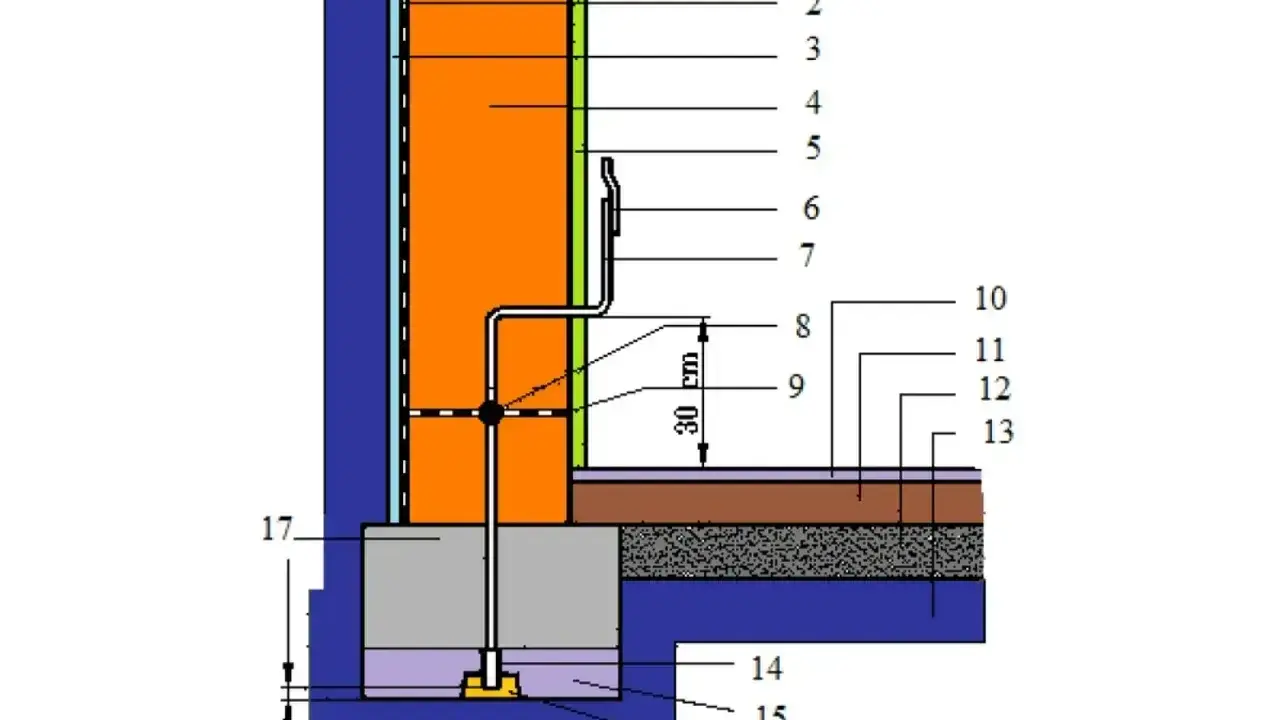

Przewód ochronny to nie to samo co uziom
To rozróżnienie jest ważniejsze, niż wielu osobom się wydaje. Uziom to element zakopany w ziemi albo wbudowany w konstrukcję budynku, a przewód ochronny to żyła w instalacji, która łączy metalowe części urządzeń z punktem ochronnym. Ja zawsze tłumaczę to tak: uziom jest częścią systemu, ale sam nie załatwia sprawy, jeśli w domu brakuje poprawnie poprowadzonego PE.
Właśnie dlatego bezpieczna instalacja opiera się na całym układzie: przewodzie ochronnym, połączeniach wyrównawczych, zabezpieczeniu nadprądowym i często także wyłączniku różnicowoprądowym. Dopiero razem dają sensowną ochronę, a nie pojedynczy „trik” zastosowany w jednym gnieździe.
Skoro wiadomo już, po co ten przewód w ogóle istnieje, warto umieć go rozpoznać i odróżnić od pozostałych żył.

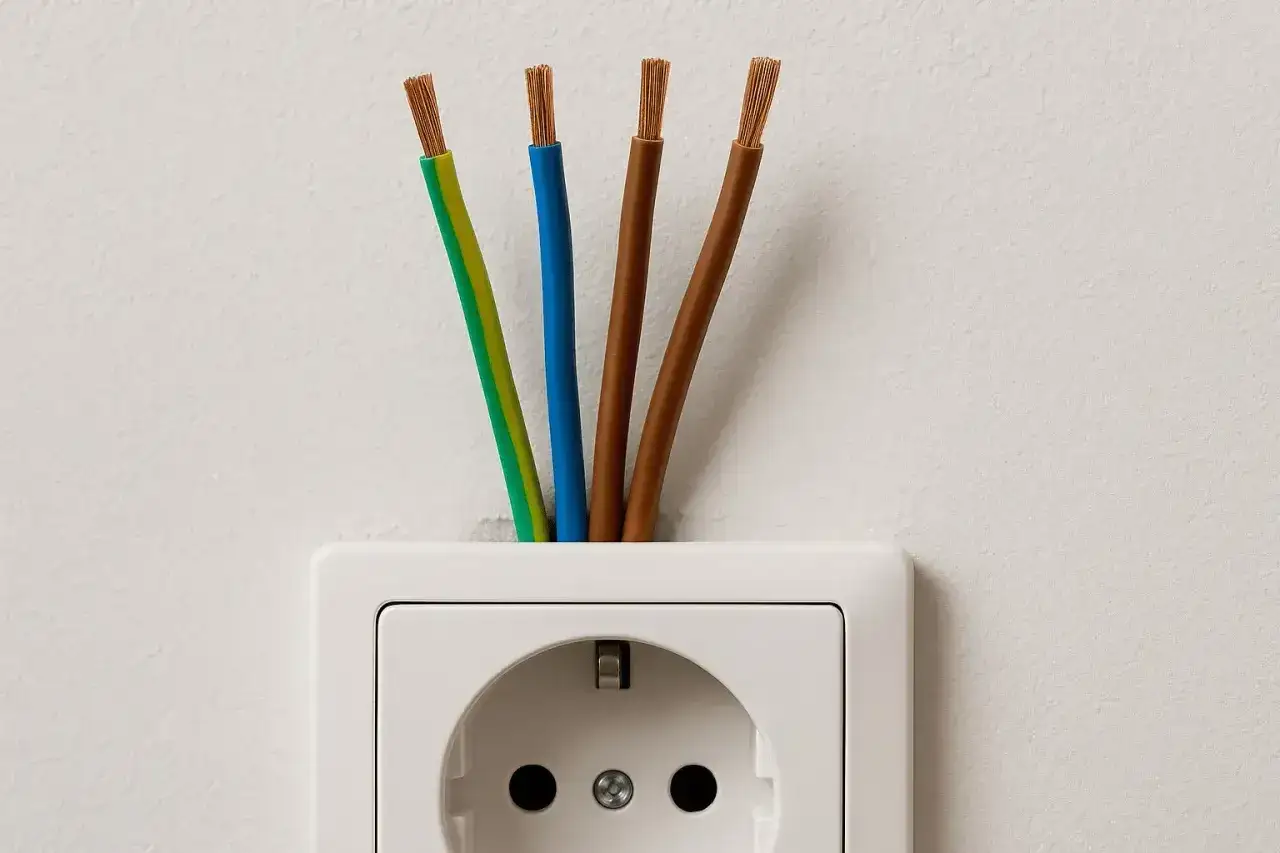

Jak rozpoznać go w puszce i rozdzielnicy
Najłatwiejsza odpowiedź brzmi: po kolorze żółto-zielonym. To standardowe oznaczenie żyły ochronnej i w nowych instalacjach nie powinno się go używać do niczego innego. Problem w tym, że w starszych domach kolor bywa mylący, bo przez lata stosowano różne układy i nie zawsze ktoś trzymał się dzisiejszych zasad oznaczania.
Dlatego w praktyce nie patrzę wyłącznie na barwę izolacji. Liczy się też sposób włączenia przewodu, miejsce podłączenia i układ całej instalacji. Sam kolor pomaga, ale nie daje pełnej odpowiedzi, jeśli instalacja była modernizowana etapami.
| Przewód | Kolor | Funkcja | Co warto zapamiętać |
|---|---|---|---|
| PE | Żółto-zielony | Ochronna | Nie służy do zasilania odbiornika i nie powinien być przerywany przez bezpieczniki ani wyłączniki. |
| N | Niebieski | Neutralna | Przewód roboczy, który w normalnej pracy przewodzi prąd obciążenia. |
| PEN | Żółto-zielony z niebieskim oznaczeniem na końcach lub odwrotnie zgodnie z opisem instalacji | Ochronno-neutralna | Stosowany w starszych układach; łączy funkcje PE i N, więc wymaga szczególnej ostrożności. |
W domowych rozdzielnicach często spotykam jeszcze jedną pułapkę: ktoś widzi żółto-zielony przewód i zakłada, że wszystko jest poprawnie tylko dlatego, że „kolor się zgadza”. To za mało. Trzeba sprawdzić, czy żyła rzeczywiście jest ciągła, czy ma właściwy przekrój i czy nie została po drodze nieprawidłowo połączona z neutralnym. Z tego już płynnie przechodzimy do tego, gdzie PE ma największe znaczenie w zwykłym domu.
Gdzie w domu jest naprawdę potrzebny
W zasadzie w każdym obwodzie, w którym pojawiają się urządzenia z metalową obudową lub gniazda z ochroną przez styk ochronny. W nowym domu nie traktuję tego jako „opcji dodatkowej”, tylko jako bazowy warunek bezpieczeństwa. Największe znaczenie ma to tam, gdzie łączą się dwa czynniki: wilgoć i metal.
- Łazienka - pralka, suszarka, podgrzewacz, oświetlenie przy lustrze i metalowe elementy wyposażenia.
- Kuchnia - zmywarka, piekarnik, płyta, lodówka, okap, a także gniazda nad blatem.
- Pomieszczenie gospodarcze - kotłownia, pralnia, warsztat domowy, garaż.
- Gniazda zewnętrzne - taras, ogród, elewacja, zasilanie narzędzi i oświetlenia ogrodowego.
- Sprzęt klasy I - czyli taki, który ma metalową obudowę i wymaga podłączenia przewodu ochronnego.
W łazience i kuchni sama obecność PE nie kończy tematu. Ważne są też połączenia wyrównawcze, czyli połączenie metalowych części instalacji tak, by nie pojawiła się między nimi groźna różnica potencjałów. Z mojego doświadczenia to właśnie ten element bywa pomijany przy remontach, bo jest mniej widoczny niż nowe płytki czy osprzęt.
Warto też pamiętać o wyłączniku różnicowoprądowym 30 mA. Daje dodatkową warstwę ochrony, ale nie zastępuje przewodu ochronnego. Jeśli ktoś liczy, że sam „różnicówka” rozwiąże problem starej instalacji, zwykle przecenia jej możliwości.
Skoro wiadomo już, gdzie PE jest potrzebny, trzeba jeszcze wiedzieć, jak go poprawnie dobrać i prowadzić, żeby nie stworzyć tylko pozoru ochrony.
Jak dobrać przekrój i prowadzić go poprawnie
Przekrój przewodu ochronnego nie jest wybierany „na oko”. W instalacjach stałych obowiązuje logika: żyła ochronna musi bezpiecznie przewieść prąd uszkodzeniowy do momentu zadziałania zabezpieczenia. W praktyce domowej często spotyka się przewód PE o takim samym przekroju jak żyły robocze, ale są też konkretne minima normowe dla osobno prowadzonych przewodów.
| Sytuacja | Praktyczna zasada | Co to oznacza w domu |
|---|---|---|
| PE prowadzony razem z żyłami roboczymi w tym samym kablu | Zwykle dobiera się go zgodnie z przekrojem przewodów obwodu | W typowych obwodach domowych żyła ochronna ma często ten sam przekrój co pozostałe żyły. |
| Oddzielny, jednożyłowy przewód ochronny z miedzi | Minimum 2,5 mm² przy ochronie mechanicznej lub 4 mm² bez ochrony mechanicznej | Dotyczy sytuacji, gdy przewód biegnie osobno i nie jest chroniony w sposób trwały. |
| Stary przewód PEN | Minimum 10 mm² Cu lub 16 mm² Al | To ważne przy modernizacji instalacji TN-C i przy rozdziale PEN na PE i N. |
Poza przekrojem liczy się jeszcze sposób prowadzenia. Przewód ochronny powinien iść możliwie najbliżej przewodów zasilających, być ciągły na całej długości i nie może być przerywany przez bezpieczniki, wyłączniki ani przypadkowe złączki. Jeżeli w rozdzielnicy robi się rozdział PEN na PE i N, punkt ten musi być wykonany świadomie i zgodnie z układem sieci, a nie „tam, gdzie akurat było wygodnie”.
W praktyce remontowej zawsze zwracam też uwagę na oznaczenie zacisków i na to, czy ktoś nie zamienił żył miejscami po zakończeniu prac. Niby detal, ale to właśnie takie detale decydują o tym, czy ochrona działa naprawdę, czy tylko dobrze wygląda w puszce. A skoro o błędach mowa, te pojawiają się zaskakująco często.
Najczęstsze błędy, które widzę przy remontach
Największy problem nie polega na tym, że ludzie nie chcą bezpieczeństwa. Problem polega na tym, że próbują je „dorobić” skrótem, który wygląda poprawnie, ale technicznie nim nie jest. Oto błędy, które w domach pojawiają się najczęściej:
- Mostkowanie bolca do przypadkowego przewodu - wygląda jak ochrona, ale bez pomiarów może stworzyć bardzo niebezpieczne pozory bezpieczeństwa.
- Podłączanie PE do rury wodnej albo kaloryfera - to stara i zła praktyka; instalacja może być częściowo plastikowa, a połączenie przestaje działać tak, jak powinno.
- Przerywanie żyły ochronnej po drodze - np. przez złączkę, która została dobrana tylko „bo pasowała mechanicznie”.
- Mieszanie kolorów - użycie żółto-zielonej izolacji do innych celów albo traktowanie niebieskiego jako ochronnego.
- Liczenie, że RCD naprawi wszystko - wyłącznik różnicowoprądowy pomaga, ale nie zastępuje poprawnej topologii instalacji.
Jest jeszcze jeden błąd, o którym rzadziej się mówi: zakładanie, że skoro urządzenie działa, to instalacja jest bezpieczna. Urządzenie może działać latami nawet wtedy, gdy przewód ochronny jest źle podłączony, przerwany albo w ogóle nieobecny. To właśnie dlatego oględziny „na szybko” są tak zdradliwe.
Jeżeli więc remont dotyczy starszego mieszkania albo domu, trzeba podejść do tematu bardziej bezpośrednio i sprawdzić, co faktycznie da się bezpiecznie poprawić.
Co zrobić w starej instalacji bez osobnej żyły ochronnej
Stara instalacja dwużyłowa nie oznacza automatycznie katastrofy, ale oznacza konieczność ostrożnej oceny. Nie zakładałbym z góry, że bolec w gniazdku cokolwiek załatwia, jeśli całość nie została przebudowana zgodnie z aktualnym układem. W praktyce są trzy sensowne drogi: modernizacja całego obwodu, modernizacja wybranych pomieszczeń albo tymczasowe ograniczenie użycia gniazd tam, gdzie bezpieczeństwo jest niewystarczające.
Najbardziej rozsądnie zaczyna się od miejsc krytycznych: łazienki, kuchni, pralni i gniazd zewnętrznych. To tam ryzyko jest największe, więc tam poprawa daje najwięcej. Jeśli budżet nie pozwala na pełną wymianę, lepiej zrobić mniej, ale porządnie, niż rozciągać półśrodki na cały dom.
W takich instalacjach bardzo często pojawia się układ TN-C albo modernizowany TN-C-S. Rozdział PEN na PE i N powinien być wykonany w rozdzielnicy głównej, z właściwym uziemieniem i pomiarami. To nie jest moment na improwizację, bo błąd w tym miejscu wpływa na cały budynek, a nie tylko na jedno gniazdko.
Jeśli po włączeniu urządzenia metalowa obudowa „kopie”, czuć mrowienie albo zabezpieczenia wyłączają się bez jasnej przyczyny, nie traktuję tego jako drobiazgu. To są sygnały, że instalacja wymaga pilnego sprawdzenia przez elektryka z pomiarami ochronnymi. Dalej już nie chodzi o komfort, tylko o realne bezpieczeństwo użytkowników.
Na końcu zostaje jeszcze praktyczna kontrola po remoncie, bo to właśnie ona odróżnia dobrze wykonaną instalację od tej, która tylko wygląda na skończoną.
Zanim zamkniesz ściany, sprawdź jeszcze te rzeczy
Jeżeli robisz remont lub odbierasz świeżo przerobiony obwód, zatrzymałbym się na chwilę przed zamknięciem bruzd i montażem osprzętu końcowego. W tym momencie łatwo jeszcze coś poprawić, a później nawet mała pomyłka oznacza kucie gotowych ścian.
- Czy przewód ochronny jest ciągły na całej długości obwodu i nigdzie nie został przerwany.
- Czy w gniazdach, oprawach i rozdzielnicy żyła ochronna jest podłączona do właściwego zacisku.
- Czy kolory żył zgadzają się z funkcją, zwłaszcza w miejscach po starych przeróbkach.
- Czy wyłącznik różnicowoprądowy testuje się poprawnie i faktycznie wyłącza obwód.
- Czy w łazience, kuchni i przy metalowych elementach wykonano wymagane połączenia wyrównawcze.
- Czy rozdział PEN został zrobiony w punkcie przewidzianym do tego w projekcie, a nie przypadkowo w puszce.
Najwięcej daje tu nie sam kolor żyły, tylko ciągłość połączeń, właściwy przekrój i pomiary po montażu. Jeśli którykolwiek z tych elementów budzi wątpliwość, lepiej zatrzymać prace przed zaklejeniem ścian niż później ratować gotową instalację. W domu bezpieczeństwo rzadko zależy od jednego detalu, ale przewód ochronny jest jednym z tych detali, których nie wolno traktować lekko.
