Podłączenie łącznika oświetlenia wydaje się prostą robotą, ale w praktyce decydują o niej trzy rzeczy: odłączenie zasilania, rozpoznanie przewodów i wybór właściwego typu osprzętu. W praktyce najprościej wyjaśnić, jak podłączyć włącznik światła, na przykładzie zwykłego łącznika jednobiegunowego, a potem dopiero przejść do wersji podwójnej, schodowej i krzyżowej. Poniżej pokazuję też, gdzie najczęściej pojawiają się błędy i kiedy lepiej nie kończyć pracy na własną rękę.
Najważniejsze zasady bezpiecznego montażu
- Zasilanie zawsze odcinam w rozdzielnicy i potwierdzam brak napięcia testerem, a nie samym „na oko”.
- W zwykłym łączniku przerywa się przewód fazowy L, a nie neutralny N.
- Przewody neutralne i ochronne zostają połączone w puszce albo przy oprawie, nie na zaciskach prostego łącznika.
- Do dwóch obwodów używa się łącznika świecznikowego, do sterowania z dwóch miejsc łącznika schodowego, a do większej liczby punktów układu schodowo-krzyżowego.
- Kolor przewodu pomaga, ale nie zastępuje pomiaru. W starszych instalacjach nie ufam mu bez sprawdzenia.
- Jeśli w puszce brakuje neutralnego, a osprzęt jest podświetlany albo smart, trzeba sprawdzić instrukcję producenta przed montażem.
Najpierw odłącz zasilanie i sprawdź, co masz w puszce
Ja zaczynam od rzeczy najnudniejszej, ale najważniejszej: wyłączam zabezpieczenie obwodu w rozdzielnicy i sprawdzam brak napięcia dwubiegunowym próbnikiem. To nie jest przesada. Zwykły śrubokręt z neonówką bywa pomocny, ale do pracy przy instalacji domowej wolę miernik lub próbnik, który daje jednoznaczną odpowiedź.
W typowej instalacji oświetleniowej w Polsce spotkasz trzy podstawowe przewody: fazowy L, zwykle brązowy, czarny albo szary; neutralny N, najczęściej niebieski; oraz ochronny PE, żółto-zielony. Kolor pomaga, ale nie daje gwarancji, zwłaszcza w starszych mieszkaniach po kilku remontach. Jeśli instalacja była przerabiana latami, nie zgaduję na podstawie barwy izolacji.
- Przygotowuję śrubokręt izolowany, próbnik, złączki instalacyjne i latarkę.
- Robię zdjęcie przewodów przed odłączeniem starego mechanizmu.
- Sprawdzam, czy w puszce mam miejsce na przewody po złożeniu osprzętu.
- Patrzę na oznaczenia zacisków: zwykle pojawiają się L, 1, 2 albo podobne symbole.
Jeśli w puszce widzę przypalone izolacje, kruche żyły albo aluminiowe przewody w starym wykonaniu, nie traktuję tego jak zwykłej podmiany osprzętu. To moment, w którym lepiej najpierw ocenić stan całego obwodu, a dopiero potem przechodzić do montażu.

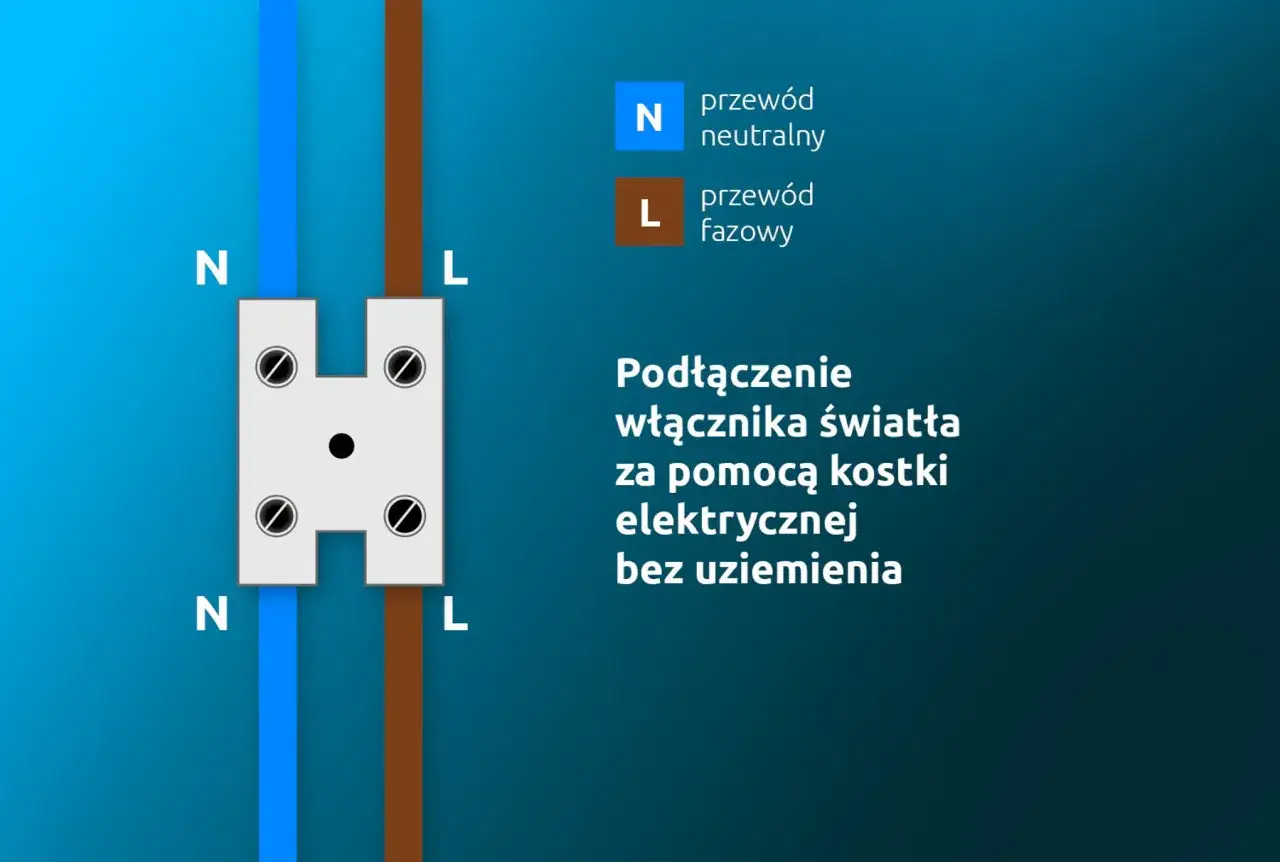

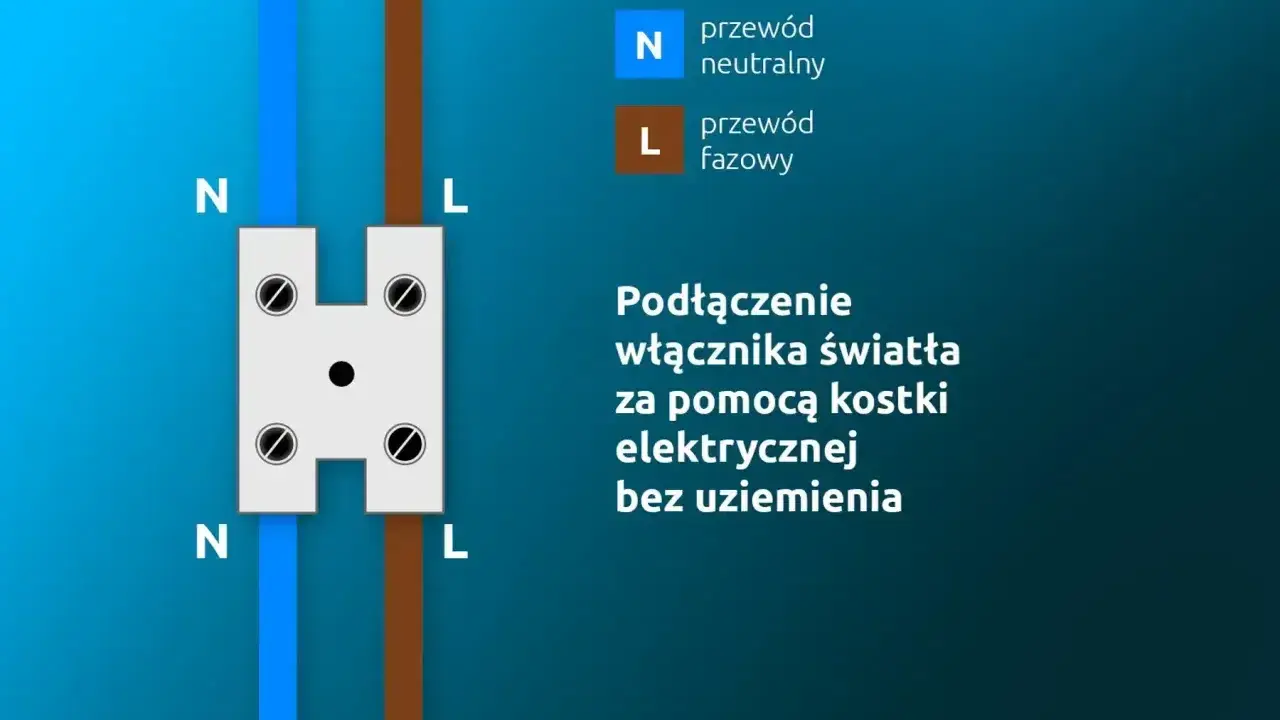

Jak podłączyć zwykły łącznik jednobiegunowy
To najprostszy i najczęściej spotykany wariant w domu: jedna lampa, jedno miejsce sterowania, jeden mechanizm. Taki łącznik rozłącza obwód po stronie fazowej, więc na jego zaciski trafia zasilanie L i przewód wychodzący do lampy. Neutralny N i ochronny PE pozostają poza łącznikiem i są prowadzone dalej zgodnie ze schematem instalacji.
- Odłączam zasilanie i potwierdzam, że na przewodach nie ma napięcia.
- Wyjmuję stary mechanizm i oznaczam przewody, jeśli nie są oczywiste.
- Wprowadzam przewód fazowy na zacisk wspólny, zwykle oznaczony jako L.
- Przewód idący do lampy podłączam do zacisku wyjściowego, zgodnie z oznaczeniem producenta.
- Neutralny i ochronny łączę złączkami w puszce albo zgodnie z układem oprawy, ale nie prowadzę ich przez prosty łącznik jednobiegunowy.
- Dokręcam zaciski, układam przewody bez naprężenia i sprawdzam, czy mechanizm wchodzi w puszkę bez dociskania izolacji.
- Włączam zasilanie i testuję działanie klawisza kilka razy z rzędu.
W praktyce ważniejszy od samego schematu jest porządek w puszce. Jeśli żyły są zbyt mocno ściśnięte albo jeden przewód jest wsunięty „na styk”, po kilku tygodniach potrafi to dać luźny styk i grzanie się połączenia. Ja zawsze zostawiam odrobinę zapasu, bo to ułatwia też ewentualny serwis.
Który łącznik wybrać do danej lampy
Gdy już rozumiesz podstawowy układ, łatwiej dobrać osprzęt do konkretnego pomieszczenia. I tu często pojawia się nieporozumienie: nie każdy „włącznik światła” działa tak samo. Warto rozróżniać wersję jednobiegunową, świecznikową, schodową i krzyżową, bo każdy z tych mechanizmów rozwiązuje inny problem.
| Typ łącznika | Kiedy go używam | Co warto wiedzieć |
|---|---|---|
| Jednobiegunowy | Jedna lampa lub jedna grupa oświetlenia sterowana z jednego miejsca | To najprostszy układ. Przerywa fazę, więc jest najlepszy do zwykłych punktów świetlnych. |
| Świecznikowy | Dwie niezależne sekcje oświetlenia pod jednym klawiszem lub dwoma klawiszami | Przydaje się w salonie albo kuchni, gdy chcesz zapalać część lamp osobno. |
| Schodowy | Sterowanie jedną lampą z dwóch miejsc, na przykład przy schodach i na korytarzu | Działa w parze z drugim schodowym. Sam pojedynczo nie załatwia sprawy. |
| Krzyżowy | Sterowanie z trzech albo więcej punktów | Wstawia się go między dwa łączniki schodowe. Samodzielnie nie jest pełnym rozwiązaniem. |
| Dwubiegunowy | Specjalne zastosowania, gdy trzeba odciąć oba tory | Nie myliłbym go ze zwykłym łącznikiem do lampy. W instalacjach domowych oświetlenia używa się go rzadziej. |
Jeśli wybierasz osprzęt do LED-ów, zwracam też uwagę na obciążalność i oznaczenie typu, na przykład 10 AX albo 16 AX. To nie jest detal dla maniaków techniki, tylko realna wskazówka, czy mechanizm dobrze zniesie dany obwód. W przypadku modeli podświetlanych sprawdzam dodatkowo, czy producent dopuszcza je do współpracy z konkretnym źródłem światła.
Gdy światło ma działać z kilku miejsc
Tu instalacja robi się ciekawsza, ale też bardziej wymagająca. W klasycznym układzie schodowym lampa jest sterowana z dwóch punktów, a między łącznikami biegną przewody łączące. Przy trzecim, czwartym lub kolejnym miejscu potrzebny jest łącznik krzyżowy, który w praktyce „przepina” tor sterowania między dwoma schodowymi.
W skrócie wygląda to tak:
- łącznik schodowy ma zwykle zacisk wspólny i dwa zaciski przełączane;
- łącznik krzyżowy pracuje pomiędzy dwoma schodowymi i rozszerza układ o kolejne punkty;
- łącznik podwójny schodowy pozwala niezależnie sterować dwiema sekcjami światła;
- w układach wielopunktowych trzeba pilnować, żeby przewody między puszkami były poprowadzone zgodnie ze schematem, a nie „jak się zmieści”.
W schematach producentów, takich jak Kontakt-Simon, dobrze widać różnicę między układem jednobiegunowym, schodowym i krzyżowym. To nie jest kosmetyka. Jeśli pomylisz typ łącznika, instalacja może działać losowo albo w ogóle nie zadziałać.
Jest też praktyczna alternatywa, gdy instalacja jest stara albo nie ma sensu kuć ścian pod dodatkowe przewody: przekaźnik bistabilny z przyciskami chwilowymi. Rozwiązania tego typu, opisywane przez F&F, pozwalają sterować oświetleniem z wielu miejsc przy prostszym okablowaniu. To nie jest wybór do każdego domu, ale w remontach bywa rozsądniejszy niż upychanie tradycyjnych schodowych i krzyżowych na siłę.
Jeśli układ ma być naprawdę rozbudowany, najpierw planuję logikę sterowania, a dopiero potem montaż osprzętu. To oszczędza dużo nerwów, bo w elektryce większość problemów bierze się nie z samego łącznika, tylko z błędnie zaplanowanego toru przewodów.
Najczęstsze błędy przy montażu
Najbardziej kosztowne błędy nie są widowiskowe. Zwykle to drobiazgi, które wychodzą dopiero po włączeniu bezpiecznika albo po kilku dniach użytkowania. Gdy montuję osprzęt, zwracam uwagę przede wszystkim na to, czy coś nie zostało zrobione „na skróty”.
| Objaw | Najczęstsza przyczyna | Co robię |
|---|---|---|
| Lampa w ogóle się nie zapala | Pomylenie zacisku L z wyjściem, luźny przewód albo przerwa w obwodzie | Sprawdzam schemat, dokręcenie zacisków i ciągłość połączenia. |
| LED miga po wyłączeniu | Podświetlany łącznik, małe obciążenie albo prąd upływu w instalacji | Porównuję model łącznika z zaleceniami producenta i sprawdzam oprawę. |
| Mechanizm grzeje się | Luźny styk, za duże obciążenie lub źle zaciśnięty przewód | Wyłączam zasilanie i poprawiam połączenie, nie czekając aż problem się pogłębi. |
| Wyzwala zabezpieczenie | Zwarcie, uszkodzona izolacja albo błędne połączenie neutralnego z fazowym | Nie uruchamiam ponownie bez sprawdzenia, tylko szukam miejsca zwarcia. |
- Nie wciskam dwóch żył pod jeden zacisk, jeśli producent tego nie przewidział.
- Nie podłączam przewodów „na kolor”, gdy instalacja ma za sobą kilka modernizacji.
- Nie zostawiam odsłoniętych żył poza zaciskiem, nawet jeśli mechanizm wydaje się działać.
- Nie ignoruję śladów przypalenia, odbarwień i świszczącego dźwięku w puszce.
Najwięcej błędów widzę właśnie tam, gdzie ktoś zakłada, że „to tylko jeden włącznik”. W rzeczywistości to mały element większego obwodu i działa poprawnie tylko wtedy, gdy cały tor jest logiczny od rozdzielnicy aż do oprawy. Dlatego po montażu zawsze robię jeszcze dwa szybkie testy.
Dwa testy, które robię przed zamknięciem puszki
Zanim ostatecznie zamknę puszkę i założę ramkę, sprawdzam dwie rzeczy. Po pierwsze, czy klawisz działa lekko i powtarzalnie, bez zacinania. Po drugie, czy po kilku przełączeniach nic w puszce nie porusza się pod naciskiem ramki albo nie wysuwa z zacisku.
- Włączam i wyłączam światło kilka razy, także po krótkiej przerwie, żeby wyłapać niestabilny styk.
- Patrzę, czy lampa nie mruga, a łącznik nie robi się wyraźnie ciepły po kilku minutach pracy.
- Delikatnie poruszam przewodami przed zamknięciem puszki, żeby sprawdzić, czy wszystko siedzi pewnie.
- Zostawiam sobie zdjęcie albo notatkę z układem przewodów, jeśli wracam do instalacji po czasie.
Jeśli po takim sprawdzeniu wszystko działa równo, montaż uznaję za zakończony. Jeśli jednak coś budzi wątpliwości, nie udaję, że problem sam zniknie po założeniu ramki. W instalacji domowej lepiej poprawić jeden luźny styk od razu, niż później szukać przyczyny niedziałającego obwodu w całym mieszkaniu.
