Podłączenie lampy sufitowej wydaje się proste tylko do momentu, gdy z sufitu wychodzi kilka przewodów, a na kostce pojawiają się oznaczenia L, N i PE. Zanim przejdę do konkretów, wyjaśnię, jak podłączyć żyrandol bez zgadywania przy przewodach: od bezpiecznego odłączenia zasilania, przez rozpoznanie żył, aż po sprawdzenie działania po montażu. Dla porządku opisuję też typowe układy spotykane w polskich mieszkaniach, bo inny przebieg pracy ma prosta lampa jednobiegowa, a inny żyrandol sterowany z dwóch klawiszy.
Najpierw sprawdź przewody, zabezpieczenia i typ lampy
- Zawsze wyłącz właściwy obwód w rozdzielnicy i sprawdź brak napięcia testerem, nie samym wyłącznikiem na ścianie.
- W nowych instalacjach brązowy lub czarny to zwykle L, niebieski to N, a żółto-zielony to PE, czyli przewód ochronny.
- Kolor nie wystarcza w starszych instalacjach, więc przy niepewności trzeba potwierdzić funkcję przewodu miernikiem lub próbnikiem.
- Lampa w klasie I wymaga podłączenia PE, a oprawa w klasie II zwykle nie ma zacisku ochronnego.
- Jeśli żyrandol ma kilka obwodów, przewody fazowe mogą być rozdzielone na dwie grupy, co pozwala świecić częściowo lub całościowo.
- Taśma izolacyjna nie zastępuje złączki; połączenie musi być stabilne mechanicznie i elektrycznie.
Czego potrzebujesz, zanim zdejmiesz starą lampę
Ja zawsze zaczynam od przygotowania narzędzi, bo improwizacja przy instalacji elektrycznej zwykle kończy się nerwami i powrotem po brakujący element. Do bezpiecznego montażu wystarczą: tester napięcia albo próbnik dwubiegunowy, śrubokręt izolowany, stabilna drabina, złączki sprężynowe lub dobra kostka instalacyjna, latarka oraz telefon do zrobienia zdjęcia starego układu przewodów.
Warto też mieć przy sobie mały marker albo taśmę do oznaczenia żył, zwłaszcza jeśli instalacja jest stara i kolory nie są czytelne. Jeśli żyrandol jest ciężki, sprawdź nie tylko połączenie elektryczne, ale też sposób zawieszenia. Sam przewód nie powinien przejmować ciężaru oprawy, bo wtedy po czasie poluzują się zaciski i pojawią się usterki, których na początku wcale nie widać.
Przed odkręceniem starej lampy robię jeszcze jedną prostą rzecz: fotografuję obecne połączenie z kilku stron. To nie jest zbędna ostrożność, tylko szybki sposób na uniknięcie pomyłki, gdy wracasz do montażu po kilkunastu minutach przerwy.

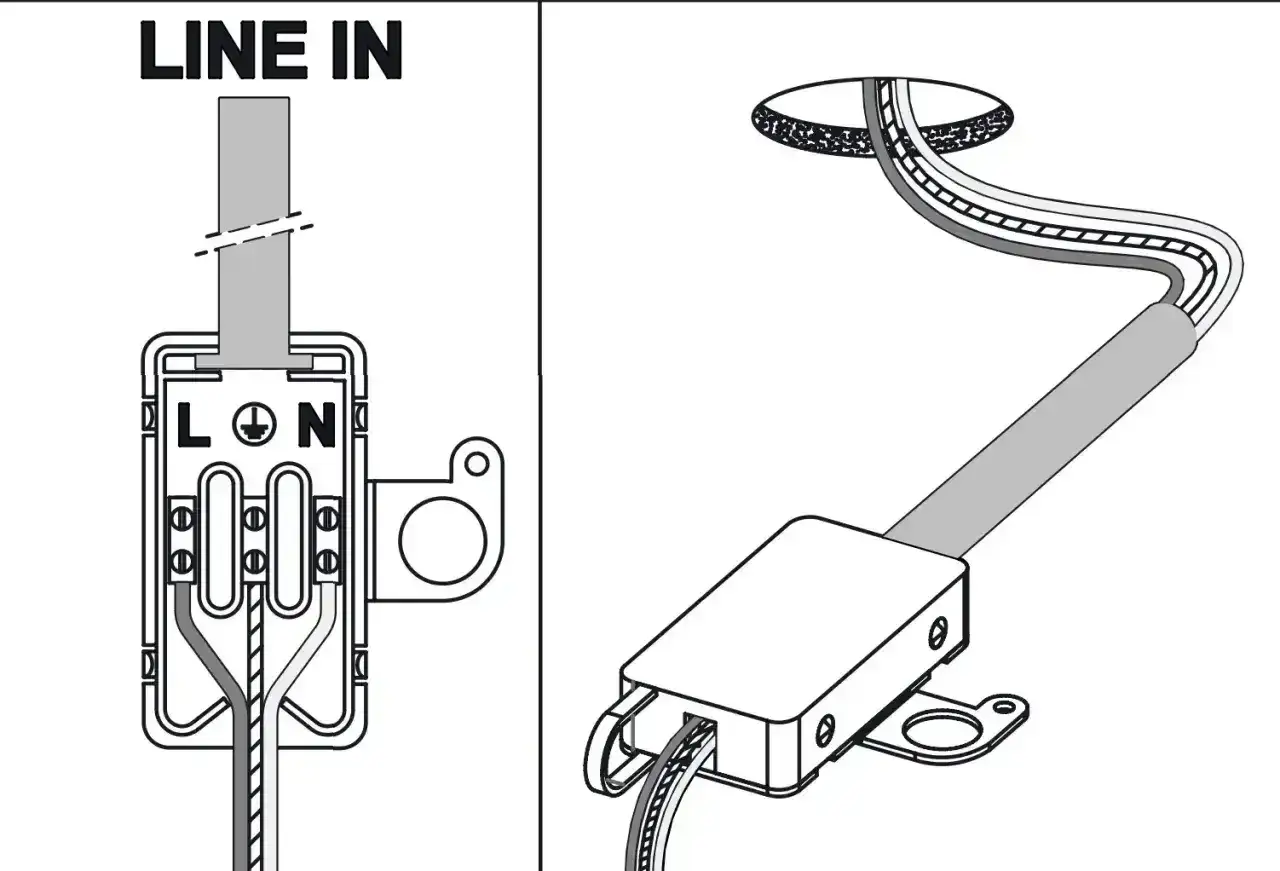

Jak rozpoznać przewody w suficie i w lampie
Największy błąd początkujących polega na tym, że ufają wyłącznie kolorom izolacji. To działa w wielu nowszych instalacjach, ale nie w każdej starszej. Pewność daje dopiero sprawdzenie funkcji przewodu, a nie sam jego kolor.
| Oznaczenie | Najczęstszy kolor | Rola | Jak traktować |
|---|---|---|---|
| L | Brązowy, czarny | Przewód fazowy | Łączy się z fazą lampy lub z wejściem obwodu sterowanego włącznikiem |
| N | Niebieski | Przewód neutralny | Łączy się z przewodem neutralnym oprawy |
| PE | Żółto-zielony | Przewód ochronny | Podłącza się do zacisku ochronnego, jeśli lampa go ma |
W lampie oznaczenia bywają podane przy kostce przyłączeniowej albo w instrukcji producenta. Jeśli oprawa ma metalową obudowę i zacisk PE, tego przewodu nie wolno pomijać. Z kolei przy lampie w klasie II zwykle nie ma miejsca na przewód ochronny, bo taka konstrukcja jest podwójnie izolowana i nie wymaga uziemienia.
W starych mieszkaniach zdarzają się przewody w barwach, które dziś już nie są oczywiste. Dlatego nie traktuję koloru jako wyroczni. Najpierw odłączam zasilanie, potem sprawdzam układ i dopiero wtedy łączę przewody w złączce.
Montaż żyrandola krok po kroku
Sam montaż nie jest trudny, jeśli trzymasz się kolejności. Ja rozbijam go na kilka prostych etapów, bo wtedy łatwiej zauważyć, gdzie naprawdę pojawia się ryzyko pomyłki.
- Wyłącz odpowiedni bezpiecznik w rozdzielnicy i upewnij się, że w przewodach nie ma napięcia.
- Sprawdź próbnikiem każdy przewód wychodzący z sufitu, nawet jeśli wydaje się martwy po wyłączeniu włącznika.

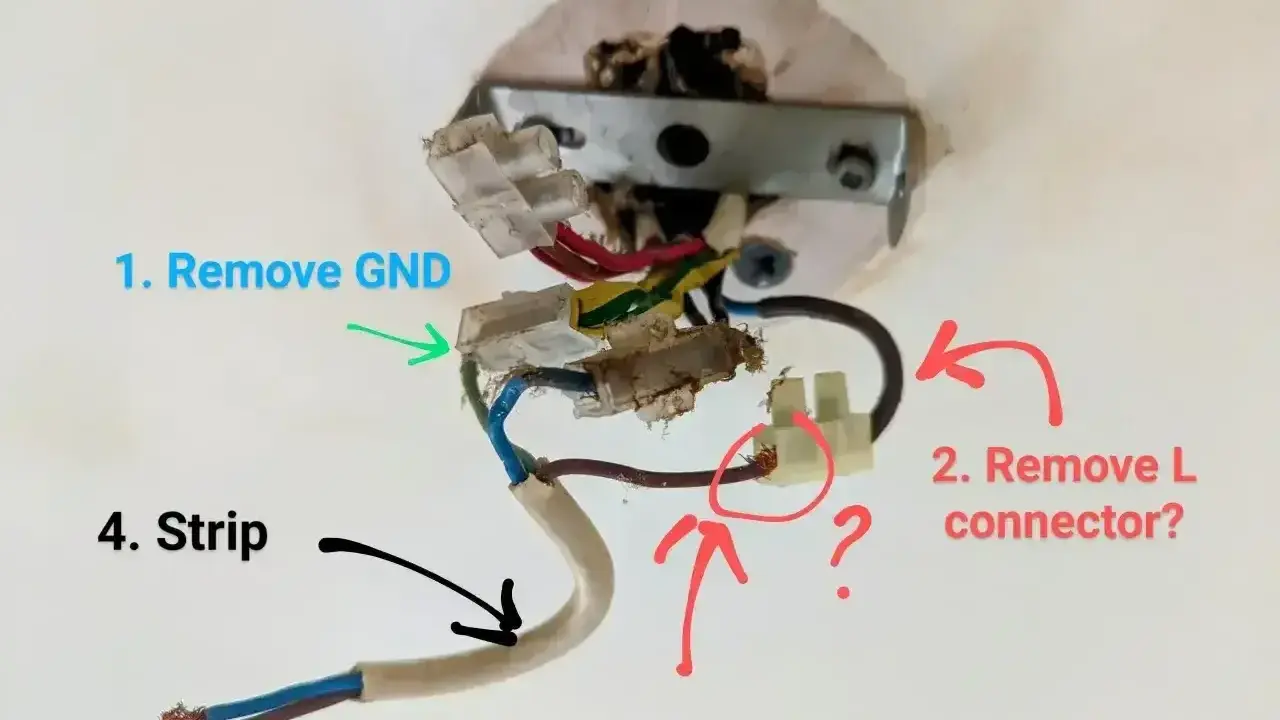

- Zdejmij starą oprawę i obejrzyj końcówki żył. Jeśli miedź jest przypalona, krucha albo mocno ściśnięta, warto odciąć uszkodzony fragment i ponownie zarobić przewód.
- Połącz przewód neutralny N z odpowiednim N w lampie.
- Połącz przewód fazowy L z fazą lampy lub z przewodami grup obwodów, jeśli żyrandol ma więcej niż jeden tor świecenia.
- Podłącz PE do zacisku ochronnego, ale tylko wtedy, gdy lampa go posiada i konstrukcja tego wymaga.
- Schowaj połączenia w osłonie lub puszce, ułóż przewody bez naprężenia i zamocuj oprawę tak, aby nie wisiała na samych żyłach.
- Włącz zasilanie i przetestuj działanie wszystkich klawiszy oraz wszystkich sekcji żyrandola.
Jeśli używasz złączek sprężynowych, przewód musi wejść do końca i nie może się wysunąć po lekkim pociągnięciu. W przypadku kostki śrubowej dociągaj zaciski z wyczuciem, bo zbyt mocne skręcenie potrafi uszkodzić żyłę. Dobrze wykonane połączenie ma być sztywne, czytelne i zamknięte w obudowie, a nie prowizorycznie owinięte taśmą.
Co zrobić przy 2, 3, 4 lub 5 przewodach
To właśnie liczba żył najczęściej decyduje o tym, czy montaż jest prosty, czy wymaga chwili analizy. W praktyce chodzi zwykle o to, ile obwodów ma lampa i czy w suficie masz tylko jedno zasilanie, czy także przewód ochronny oraz osobne fazy sterowane z dwóch klawiszy.
| Liczba przewodów | Co to zwykle oznacza | Jak postąpić |
|---|---|---|
| 2 | Najprostszy układ bez rozdzielenia sekcji | Łącz tylko zgodnie z oznaczeniem L i N; jeśli lampa wymaga PE, a go nie ma, nie montuj jej na siłę |
| 3 | Najczęściej L, N i PE | To standardowy przypadek dla wielu opraw jednoobwodowych |
| 4 | Dwa przewody fazowe, neutralny i ochronny | Tak podłącza się żyrandole sterowane z dwóch klawiszy, gdzie część żarówek może świecić osobno |
| 5 | Układ wieloobwodowy albo instalacja niestandardowa | Najpierw sprawdź instrukcję oprawy i oznaczenia zacisków; nie zakładaj konfiguracji tylko po kolorach |
Przy dwóch klawiszach włącznika zwykle nie chodzi o „dodatkowy kabel bez sensu”, tylko o osobne sterowanie dwiema grupami źródeł światła. To wygodne rozwiązanie, bo pozwala używać całego żyrandola wieczorem, a tylko części lamp w ciągu dnia. Jeśli nie masz pewności, który przewód jest którą fazą, lepiej przerwać pracę niż zgadywać.
Najczęstsze błędy, które psują całą robotę
W montażu lamp najwięcej problemów powodują nie spektakularne awarie, tylko drobne zaniedbania. Część z nich wychodzi od razu, ale część dopiero po kilku dniach, kiedy żyrandol zaczyna mrugać, kostka się grzeje albo zabezpieczenie wybija bez wyraźnej przyczyny.
- Ufanie tylko kolorom przewodów bez sprawdzenia napięcia i funkcji żył.
- Łączenie PE z N „bo tak pasuje do kostki”. To błąd, który potrafi mieć poważne konsekwencje.
- Zbyt krótkie włożenie przewodu do złączki albo zostawienie go pół luzem.
- Opieranie ciężaru żyrandola na przewodach zamiast na haku lub uchwycie.
- Owijanie połączeń samą taśmą izolacyjną zamiast użycia porządnej złączki.
- Włączanie zasilania bez wcześniejszego sprawdzenia, czy żaden goły odcinek żyły nie wystaje z obudowy.
Najgorsze w takich błędach jest to, że na pierwszy rzut oka wszystko wygląda poprawnie. Żarówki świecą, więc człowiek uznaje temat za zamknięty. Ja patrzę szerzej: połączenie ma być nie tylko działające, ale też stabilne, chłodne i odporne na przypadkowe poruszenie oprawą.
Kiedy lepiej przerwać pracę i wezwać elektryka
Są sytuacje, w których samodzielny montaż przestaje być oszczędnością, a staje się ryzykiem. Jeśli przewody są kruche, czernieją przy końcówkach, instalacja nie ma jasnych oznaczeń albo po wyłączeniu bezpiecznika nadal pojawia się napięcie tam, gdzie nie powinno, ja nie brnę dalej.
Pomoc fachowca jest rozsądna także wtedy, gdy łączysz nowoczesną oprawę z bardzo starą instalacją aluminiową, montujesz ciężki żyrandol do słabego mocowania albo nie potrafisz jednoznacznie ustalić, który przewód jest fazą. To samo dotyczy układów z ściemniaczem, sterowaniem smart albo nietypowym przełączaniem z kilku miejsc. W takich instalacjach łatwo pomylić logikę obwodu i zrobić więcej szkody niż pożytku.
Jeśli masz choć cień wątpliwości, przerwanie pracy nie jest porażką. Przy instalacji elektrycznej lepiej poświęcić pół godziny na kontrolę niż później szukać przyczyny zwarcia w całym obwodzie.
Co sprawdzić po pierwszym uruchomieniu
Po zamknięciu obudowy i włączeniu zasilania nie kończę pracy od razu. Zostawiam lampę na kilka minut, testuję każdy klawisz osobno i sprawdzam, czy żaden element nie drży, nie buczy i nie nagrzewa się nienaturalnie. Jeśli żyrandol ma kilka sekcji, każda powinna reagować dokładnie tak, jak przewiduje układ włącznika.
Warto też po kilkunastu minutach dotknąć obudowy w miejscu montażu, ale tylko z zewnątrz i ostrożnie. Lekko ciepła oprawa LED bywa normalna, natomiast wyraźne grzanie kostki, zapach plastiku albo trzaski to sygnał, że trzeba natychmiast odłączyć zasilanie i wrócić do połączeń. Ja po takim teście jeszcze raz sprawdzam dokręcenie mocowania, bo drobny luz potrafi ujawnić się dopiero po pierwszym obciążeniu.
Jeśli po montażu wszystko działa cicho, stabilnie i bez migotania, masz już za sobą najważniejszy etap. Dobrze wykonane podłączenie nie wymaga dalszej uwagi, poza okazjonalnym sprawdzeniem mocowania przy zmianie żarówek lub czyszczeniu oprawy.
