Układ sterowania światłem z kilku miejsc wygląda na skomplikowany dopóki nie rozłoży się go na trzy elementy: dwa łączniki schodowe i jeden pośredni. W tym tekście pokazuję, jak taki obwód działa, jak czytać schemat połączeń, gdzie najczęściej pojawiają się pomyłki oraz na co zwrócić uwagę przy doborze osprzętu do domowej instalacji. To praktyczny temat, bo od poprawnego podłączenia zależy nie tylko wygoda, ale też bezpieczeństwo i późniejsze bezproblemowe użytkowanie.
Do trzech punktów sterowania potrzebujesz dwóch schodowych i jednego krzyżowego
- W klasycznym układzie trzy punkty sterowania tworzą dwa łączniki schodowe na końcach i łącznik krzyżowy pośrodku.
- Neutralny (N) i ochronny (PE) prowadzi się do lampy, a nie przez mechanizmy łączników.
- Łącznik krzyżowy zawsze pracuje między łącznikami schodowymi, więc nie zastępuje zwykłego włącznika ani schodowego.
- Przy większej liczbie punktów sterowania dokładam kolejne łączniki krzyżowe w środku układu.
- W prostych modelach katalogowych ceny mechanizmów zwykle mieszczą się w okolicy 22-54 zł, zależnie od serii i wykończenia.
- Przed zamknięciem puszek trzeba sprawdzić ciągłość działania z każdego miejsca i brak błędów w parze przewodów przechodnich.
Czym jest łącznik krzyżowy i kiedy ma sens
W instalacji domowej łącznik krzyżowy nie działa samodzielnie. To element pośredni, który wstawia się wtedy, gdy jedna lampa ma być obsługiwana z trzech albo większej liczby miejsc. W praktyce to odpowiednik układu z trzema punktami sterowania; angielskie nazewnictwo bywa mylące, więc lepiej patrzeć na funkcję niż na samą nazwę. Gdy ktoś mówi o układzie trójpunktowym, zwykle chodzi właśnie o zestaw: dwa łączniki schodowe na końcach i jeden krzyżowy pomiędzy nimi. Ja patrzę na to bardzo praktycznie: jeśli w korytarzu, na klatce schodowej albo przy wejściu do sypialni chcesz zapalać i gasić światło z kilku punktów, to jest to właściwy typ osprzętu, a nie „zwykły włącznik”.
Warto od razu rozdzielić pojęcia, bo tu najczęściej powstaje chaos. Łącznik jednobiegunowy daje sterowanie z jednego miejsca, schodowy z dwóch, a krzyżowy jest brakującym ogniwem, które pozwala dodać trzeci punkt i kolejne. W praktyce to właśnie dlatego schemat układu z krzyżowym jest tak często mylony z prostym włącznikiem światła.
| Typ osprzętu | Do czego służy | Gdzie ma zastosowanie |
|---|---|---|
| Łącznik jednobiegunowy | Włącza i wyłącza obwód z jednego miejsca | Pokój, łazienka, schowek |
| Łącznik schodowy | Umożliwia sterowanie z dwóch miejsc | Schody, długi korytarz, sypialnia |
| Łącznik krzyżowy | Dodaje punkt pośredni między schodowymi | Układ z trzech i więcej miejsc |
Jeśli chcę uniknąć późniejszych przeróbek, zawsze najpierw sprawdzam, ile dokładnie punktów sterowania ma mieć obwód. To od tej odpowiedzi zależy cały schemat, a nie odwrotnie. Dzięki temu łatwiej przejść do właściwej logiki połączeń, którą rozkładam na czynniki w następnej sekcji.
Jak działa układ z trzema punktami sterowania
Najprościej mówiąc, cała instalacja obraca się wokół fazy, która „wędruje” między kolejnymi łącznikami. W klasycznym układzie nie rozprowadzam fazy do wszystkich puszek osobno, tylko prowadzę ją przez serię połączeń przechodnich. Dzięki temu każdy przełącznik zmienia stan obwodu, ale nie robi tego samodzielnie; pracuje jako część większego toru.
- Faza L trafia do pierwszego łącznika schodowego.
- Z tego miejsca wychodzą dwie żyły przechodnie do łącznika krzyżowego.
- Krzyżowy zamienia je miejscami albo przepuszcza dalej w tej samej kolejności.
- Z drugiej strony dwie żyły trafiają do drugiego łącznika schodowego.
- Ostatni schodowy podaje fazę na oprawę, a przewód neutralny N oraz ochronny PE prowadzi się bezpośrednio do lampy.
To ważne rozróżnienie: w klasycznej instalacji mechanicznej nie prowadzę przewodu neutralnego przez łączniki. Zdarza się, że ktoś próbuje „upchnąć” wszystko w puszkach włączników, a potem dziwi się, że obwód działa niepewnie albo nie działa wcale. Jeśli dokładam kolejny punkt sterowania, nie wymyślam nowej logiki, tylko wstawiam następny łącznik krzyżowy między schodowymi.
W praktyce dobrze zapamiętać jedną rzecz: dwa skrajne łączniki są schodowe, środek jest krzyżowy. Ten układ jest stabilny i przewidywalny, dlatego tak dobrze sprawdza się w korytarzach, na schodach i w długich przejściach. Następny krok to już nie teoria, tylko czytanie schematu bez zgadywania, który przewód gdzie ma trafić.
Jak czytać schemat i podłączyć przewody bez zgadywania
Gdy patrzę na schemat, nie szukam „magii” w symbolach, tylko dzielę układ na trzy rzeczy: zasilanie, przewody przechodnie i wyjście na lampę. W wielu mechanizmach producent drukuje schemat z tyłu obudowy, więc najlepszą instrukcją bywa nie ogólny rysunek z internetu, tylko właśnie oznaczenia konkretnego modelu. To drobiazg, który oszczędza sporo nerwów.
| Oznaczenie na schemacie | Co oznacza w praktyce | Na co uważać |
|---|---|---|
| L | Zasilanie fazowe | Nie mylić z wyjściem na lampę |
| Para przewodów przechodnich | Połączenie między kolejnymi łącznikami | Nie rozdzielać ich przypadkowo między różne zaciski |
| Wyjście na oprawę | Faza sterowana, która zasila światło | Musi trafić do lampy, nie do neutralnego |
| N i PE | Neutralny i ochronny | Prowadzi się je osobno do oprawy |
Ja zawsze zaczynam od odcięcia zasilania i potwierdzenia braku napięcia testerem dwubiegunowym. Dopiero potem identyfikuję żyły, porównuję je ze schematem na mechanizmie i sprawdzam, czy każda para przechodnia trafia na właściwą stronę łącznika krzyżowego. Jeśli instalacja jest stara, nie ufam kolorom bezrefleksyjnie, bo w praktyce bywa z nimi różnie.
Warto też pamiętać, że układ działa tylko wtedy, gdy przewody są prowadzone konsekwentnie. Jeśli dwie żyły z jednego kierunku trafią w przypadkowe miejsca, obwód zacznie zachowywać się nielogicznie albo przestanie reagować na część kombinacji klawiszy. Dlatego przy montażu nie przyspieszam na końcu, tylko sprawdzam wszystko jeszcze przed zamknięciem puszki. To prowadzi już wprost do typowych błędów.
Najczęstsze błędy, które psują działanie układu
Przy takich instalacjach błędów nie robi się zwykle z braku wiedzy teoretycznej, tylko z pośpiechu. W praktyce widzę kilka powtarzalnych problemów, które pojawiają się zarówno przy remoncie, jak i przy samodzielnej wymianie osprzętu.
- Łącznik krzyżowy na końcu układu - to częsty błąd. Krzyżowy musi być elementem pośrednim, a nie skrajnym.
- Pomylenie przewodów przechodnich - jeśli para z jednej strony nie trafi razem na właściwe zaciski, układ zaczyna działać losowo.
- Wpinanie neutralnego do mechanizmu - w klasycznej instalacji neutralny ma iść do lampy, nie przez przełączniki.
- Oparcie się na starych kolorach - w starszych instalacjach kolory przewodów nie zawsze odpowiadają dzisiejszym standardom.
- Zły typ łącznika - schodowy nie zastąpi krzyżowego, nawet jeśli z zewnątrz wygląda podobnie.
- Zbyt mało miejsca w puszce - przy dużej liczbie żył montaż jest po prostu za ciasny i łatwo uszkodzić izolację.
Jeśli po złożeniu układu światło działa tylko z dwóch miejsc albo reaguje odwrotnie niż powinno, nie zakładam od razu awarii lampy. Najpierw sprawdzam kolejność żył i zgodność z typem mechanizmu. To zwykle szybciej prowadzi do przyczyny niż szukanie problemu w oprawie. Po wyeliminowaniu tych błędów pozostaje już tylko dobrać osprzęt, który pasuje do warunków instalacji.
Jaki osprzęt i przewody wybrać, żeby instalacja była trwała
W domowej instalacji nie patrzę tylko na wygląd ramki. Dla układu schodowego z krzyżowym ważniejsze są parametry techniczne, sposób zaciskania i jakość wykonania mechanizmu. W katalogach producentów proste modele krzyżowe najczęściej mają 10AX lub 16AX przy 250 V, a ceny mechanizmów zwykle zaczynają się w okolicach dwudziestu kilku złotych i sięgają około pięćdziesięciu kilku złotych za bardziej dopracowane serie. To wystarcza do typowych domowych obwodów, ale przy LED-ach, podświetleniu lub nietypowym obciążeniu zawsze sprawdzam kartę katalogową konkretnego modelu.
| Cecha | Co zwykle wybieram | Dlaczego to ma znaczenie |
|---|---|---|
| Prąd znamionowy | 10AX albo 16AX | Pasuje do typowych domowych obwodów i daje bezpieczny zapas |
| Zaciski | Śrubowe lub bezgwintowe, zgodne z doświadczeniem montażysty | Ułatwiają pewny styk i skracają montaż |
| Stopień ochrony | IP20 w suchych pomieszczeniach | W łazience patrzę na strefy i lokalizację, nie tylko na sam numer IP |
| Seria osprzętu | Spójna z pozostałymi łącznikami w domu | Ułatwia późniejszą wymianę i zachowuje jednolity wygląd |
| Głębokość puszki | Głębsza, jeśli przewodów jest dużo | Zmniejsza ryzyko zgniecenia żył i ułatwia ułożenie przewodów |

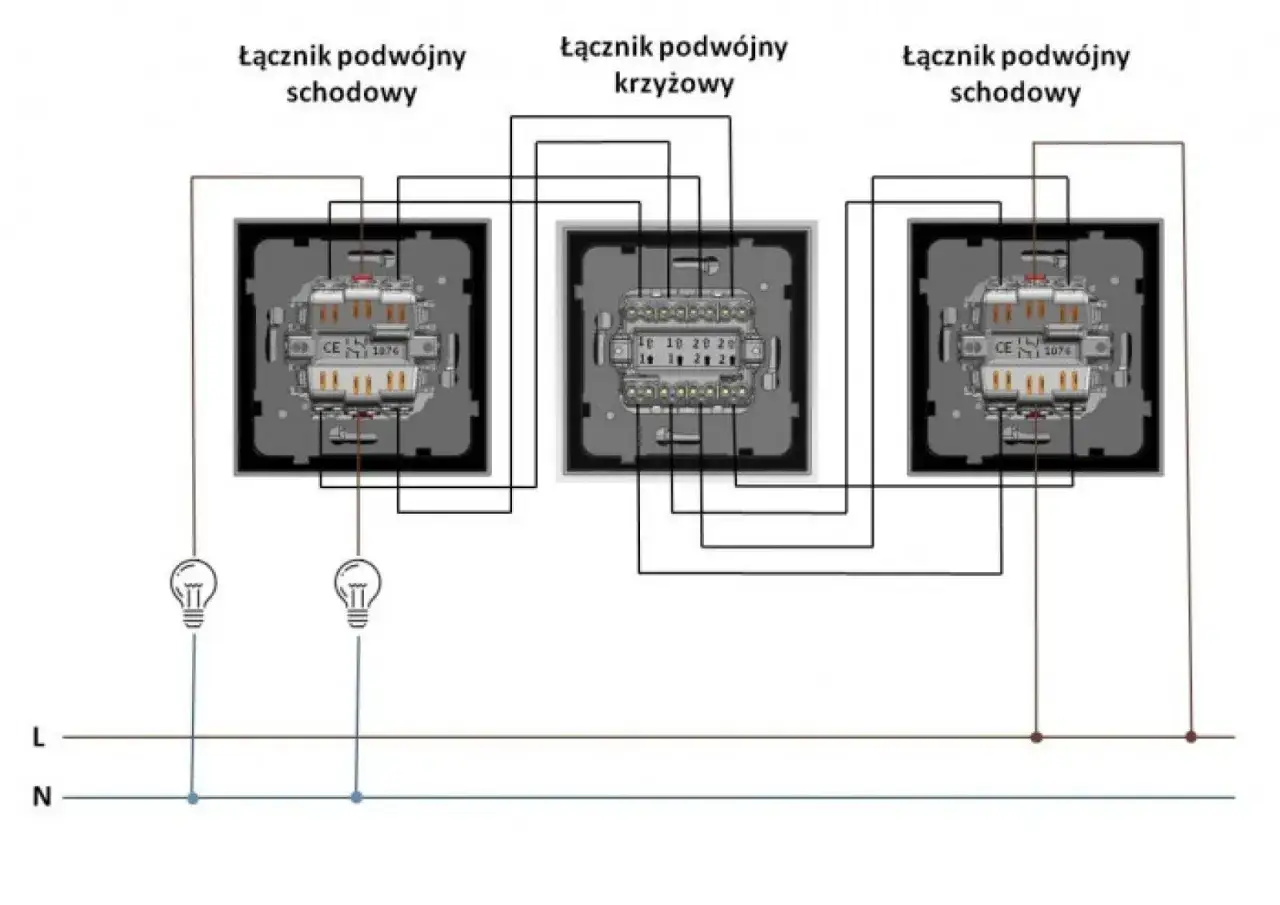

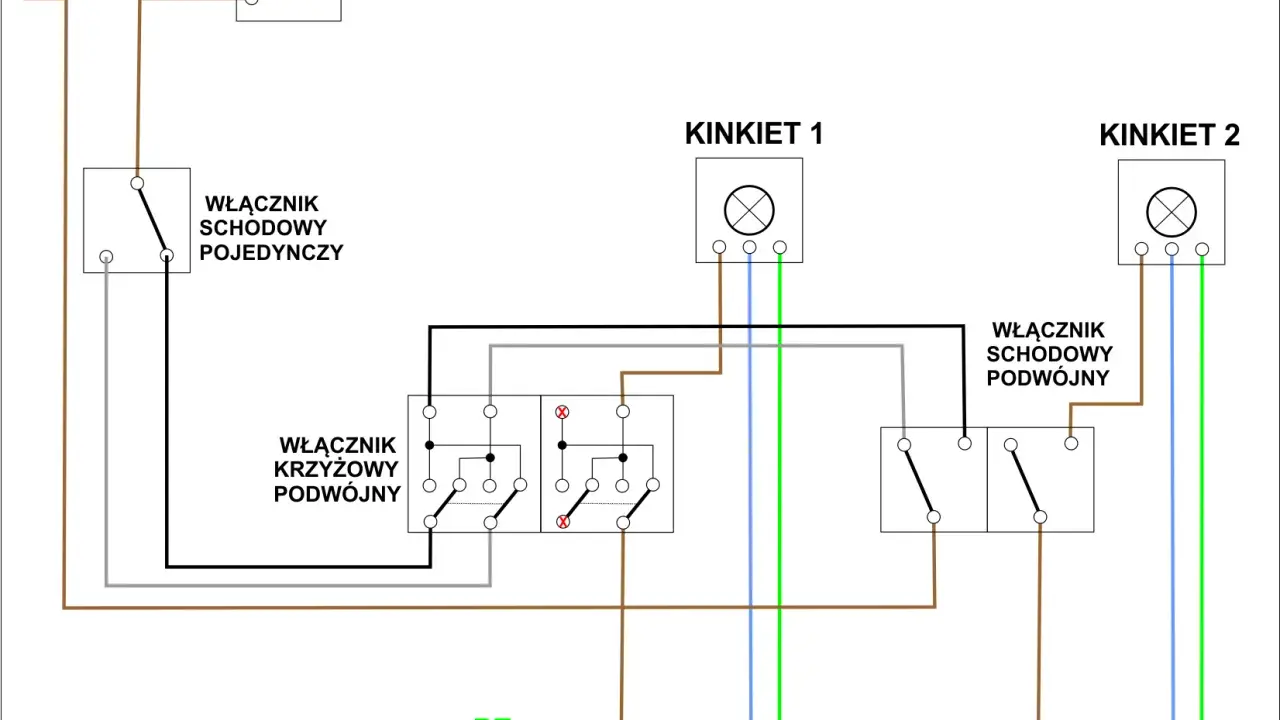

Przy większej liczbie punktów sterowania czasem lepiej od razu przewidzieć też podwójny krzyżowy, jeśli chcesz obsługiwać dwie niezależne grupy światła z tych samych miejsc. To rozwiązanie bywa szczególnie wygodne w długich korytarzach, przy schodach z doświetleniem albo w większych holach. Ja traktuję to jako drobną inwestycję, która później oszczędza przeróbek. Zanim jednak zamknę puszki, robię jeszcze ostatnią serię kontroli.
Co sprawdzam przed zamknięciem puszek i oddaniem obwodu do użytku
Na tym etapie nie liczy się już teoria, tylko konsekwentna kontrola. Jeśli cokolwiek budzi wątpliwość, wolę poświęcić kilka minut więcej niż wracać do obwodu po tynkowaniu albo po zamknięciu osprzętu.
- Sprawdzam, czy każdy zacisk jest dobrze dokręcony i czy przewód nie wysunął się z gniazda.
- Testuję działanie światła z każdego miejsca, w każdej kombinacji klawiszy.
- Kontroluję, czy neutralny i ochronny trafiły bezpośrednio do oprawy.
- Upewniam się, że izolacja nie została przycięta lub nadmiernie zgnieciona przez ramkę.
- Patrzę, czy w puszce został sensowny zapas przewodu, a nie naprężony odcinek na styk.
- Po kilku minutach pracy dotykam osprzętu, żeby wyczuć nietypowe nagrzewanie się mechanizmu.
Jeśli instalacja jest stara, ma aluminiowe przewody, uszkodzoną izolację albo brak czytelnego oznaczenia żył, nie traktuję tego jako prostą wymianę „jeden do jednego”. W takich sytuacjach rozsądniej jest zatrzymać się na diagnozie i w razie potrzeby wezwać elektryka. Dobrze wykonany układ działa cicho, przewidywalnie i bez kombinowania przy klawiszach. Taki właśnie efekt warto osiągnąć, bo wtedy schemat przestaje być zagadką, a staje się po prostu wygodnym domowym rozwiązaniem.
