W domowej rozdzielnicy ten niepozorny aparat odpowiada za bardzo konkretną rzecz: ma odciąć zasilanie, zanim przewód zacznie się przegrzewać albo dojdzie do uszkodzenia instalacji. Wyjaśniam, jak działa wyłącznik nadprądowy, czym różni się przeciążenie od zwarcia, co oznaczają symbole na obudowie i jak rozsądnie reagować, gdy zabezpieczenie zaczyna wybijać. To praktyczna wiedza, która przydaje się nie tylko przy awarii, ale też wtedy, gdy chcesz lepiej rozumieć własną instalację.
Najważniejsze rzeczy o zabezpieczeniu w rozdzielnicy
- Chroni przede wszystkim przewody, a dopiero pośrednio urządzenia podłączone do obwodu.
- Ma dwa mechanizmy zadziałania: termiczny dla przeciążenia i magnetyczny dla zwarcia.
- Przeciążenie narasta zwykle wolniej, a zwarcie odcina obwód niemal natychmiast.
- Oznaczenia typu B16 czy C16 mówią o charakterystyce i prądzie znamionowym aparatu.
- Jeśli zabezpieczenie wyłącza się często, zwykle problemem jest zbyt duże obciążenie, uszkodzone urządzenie albo zły dobór aparatu.
- Nie podnosi się amperażu „na oko”, bo to może osłabić ochronę przewodów.
Co dzieje się w środku, gdy prąd robi się zbyt duży
Najprościej patrzę na to tak: wyłącznik instalacyjny jest małym, mechanicznym strażnikiem, który cały czas obserwuje prąd płynący przez obwód. W normalnych warunkach przewodzi go bez przeszkód, ale gdy wartość zaczyna przekraczać bezpieczny poziom, uruchamia odpowiedni mechanizm i rozłącza styki. W instalacjach domowych spotkasz najczęściej aparaty montowane na szynie DIN, dlatego wyglądają podobnie, ale ich charakterystyka może być różna.
Wyzwalacz termiczny reaguje na przeciążenie
Za ochronę przed długotrwałym przeciążeniem odpowiada wyzwalacz termiczny, zwykle oparty na bimetalu. To element złożony z dwóch metali, które rozszerzają się w różnym tempie. Gdy przez obwód płynie za duży prąd, bimetal nagrzewa się i wygina, a po przekroczeniu określonego punktu uruchamia mechanizm wyłączający.
Ten proces nie jest natychmiastowy. I dobrze, bo chwilowy wzrost poboru prądu nie zawsze oznacza awarię. Czas reakcji zależy od tego, jak mocno obwód jest przeciążony i jaką charakterystykę ma sam aparat. Przy niewielkim przekroczeniu zadziała po pewnym czasie, przy większym szybciej.
Wyzwalacz elektromagnetyczny reaguje na zwarcie
Drugim elementem jest wyzwalacz elektromagnetyczny. To część, która reaguje na gwałtowny skok prądu, typowy dla zwarcia. W uproszczeniu: silne pole magnetyczne powstające w aparacie uruchamia mechanizm sprężynowy i rozłącza obwód niemal natychmiast, zwykle w ułamku sekundy.
Tu właśnie widać różnicę między przeciążeniem a zwarciem. Przeciążenie jest bardziej „leniwe” i narasta stopniowo, zwarcie to nagły, bardzo wysoki prąd, który trzeba odciąć bez zwłoki. W domu to ważne, bo zwarcie nie daje czasu na zastanawianie się, tylko wymaga natychmiastowej ochrony instalacji.
Przeczytaj również: Drożdże do szamba - kiedy pomagają, a kiedy lepiej nie liczyć na cud
Komora gaszeniowa kończy proces bezpiecznego odłączenia
Rozłączenie styków to jeszcze nie wszystko. Gdy styki odskakują, może pojawić się łuk elektryczny, czyli krótkotrwałe iskrzenie między rozłączanymi elementami. Dlatego w aparacie znajduje się komora gaszeniowa, która dzieli i wygasza łuk, żeby nie uszkodził styków ani obudowy.
W praktyce właśnie dzięki temu wyłącznik nadprądowy nadaje się do wielokrotnego użycia. Po usunięciu przyczyny awarii można go ponownie załączyć, w przeciwieństwie do bezpiecznika topikowego, który po przepaleniu wymaga wymiany wkładu. To prowadzi do pytania, co dokładnie odróżnia przeciążenie od zwarcia i kiedy zabezpieczenie ma prawo zadziałać.
Przeciążenie, zwarcie i dlaczego wyłącznik reaguje inaczej
| Cecha | Przeciążenie | Zwarcie |
|---|---|---|
| Co się dzieje | Obwód pobiera zbyt duży prąd przez dłuższy czas, np. po podłączeniu kilku mocnych urządzeń do jednego obwodu. | Prąd rośnie gwałtownie, zwykle przez bezpośredni kontakt przewodów fazowych albo fazy z neutralnym. |
| Szybkość zadziałania | Opóźniona, zależna od skali przeciążenia i charakterystyki aparatu. | Prawie natychmiastowa. |
| Typowy objaw | Wyłącza się po kilku minutach pracy, często przy większym obciążeniu kuchni, łazienki albo salonu. | Wyłącza się od razu, często przy włączaniu uszkodzonego sprzętu lub po uszkodzeniu przewodu. |
| Najczęstsza przyczyna | Zbyt wiele urządzeń na jednym obwodzie, za mały zapas mocy, niedoszacowany dobór zabezpieczenia. | Uszkodzona izolacja, przewód, gniazdo albo element urządzenia. |
| Co robić | Zmniejszyć obciążenie i sprawdzić rozkład odbiorników na obwodach. | Odłączyć urządzenie i nie próbować wielokrotnie załączać bez sprawdzenia przyczyny. |
To rozróżnienie ma duże znaczenie, bo w praktyce wiele osób myli zwykłe przeciążenie z awarią samego aparatu. Tymczasem wyłącznik bardzo często działa dokładnie tak, jak powinien: daje sygnał, że obwód jest źle obciążony albo gdzieś pojawił się poważniejszy problem. Z takiego sygnału łatwo przejść do odczytywania oznaczeń na obudowie, a one mówią więcej, niż się na pierwszy rzut oka wydaje.
Jak czytać oznaczenia na obudowie
Na wyłączniku nadprądowym znajdziesz kilka symboli, które pomagają ocenić, do czego ten aparat nadaje się najlepiej. W domach najczęściej spotykam oznaczenia typu B10, B16 albo C16. Sama litera mówi o charakterystyce zadziałania, a liczba o prądzie znamionowym w amperach.
| Oznaczenie | Co oznacza | Jak czytam to w domu |
|---|---|---|
| B | Charakterystyka o niższym progu zadziałania części magnetycznej. | Często stosowana w obwodach oświetleniowych i gniazdach z niewielkimi prądami rozruchowymi. |
| C | Wyższy próg dla prądów rozruchowych. | Przydaje się tam, gdzie startują silniki, zasilacze lub sprzęt z większym udarem prądu. |
| D | Jeszcze większa tolerancja na prądy rozruchowe. | Rzadziej używana w zwykłych obwodach domowych, częściej w bardziej wymagających zastosowaniach. |
| 10 A, 16 A, 20 A, 25 A | Prąd znamionowy, czyli poziom pracy, dla którego aparat jest dobrany. | To nie jest „moc urządzenia”, tylko granica obciążenia obwodu zabezpieczonego przez aparat. |
| Icn | Zdolność wyłączania zwarcia, podawana zwykle w kiloamperach. | W domowych instalacjach często spotyka się 6 kA, czasem 10 kA, ale dobór zależy od projektu. |
| 1P, 1P+N, 3P | Liczba biegunów. | Pokazuje, czy aparat odcina jedną fazę, fazę z przewodem neutralnym, czy trzy fazy. |
Najbardziej praktyczna zasada jest prosta: charakterystyka ma pasować do rodzaju obciążenia, a prąd znamionowy do przewodów i zaprojektowanego obwodu. W zwykłym domu nie dobiera się zabezpieczenia wyłącznie po tym, co „przetrzyma sprzęt”, bo chroniony jest przede wszystkim przewód w ścianie. Z tego wynika bardzo konkretne pytanie: ile obciążenia taki obwód w ogóle zniesie.

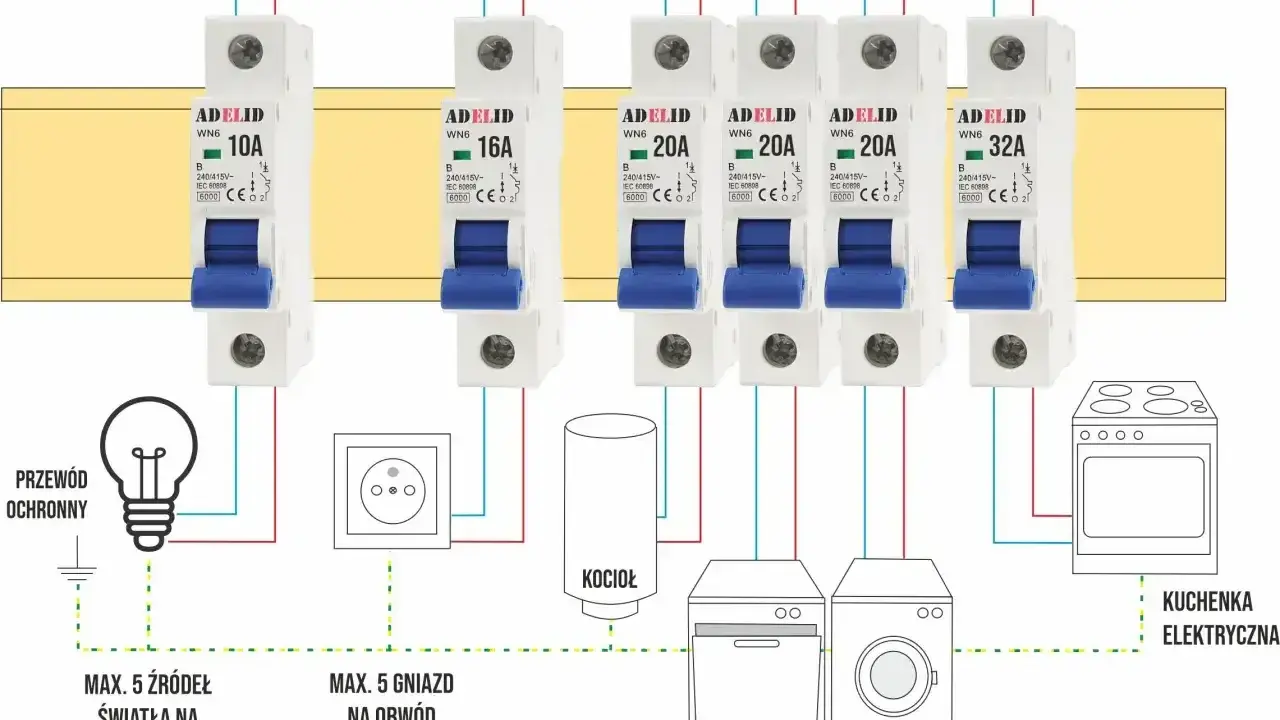

Ile obciążenia znosi typowy domowy obwód
W obwodzie jednofazowym 230 V można szybko oszacować moc z prostego wzoru: P = U × I. To oczywiście wartość orientacyjna, ale daje dobry punkt odniesienia. Dla urządzeń rezystancyjnych, takich jak czajnik czy grzałka, rachunek jest dość prosty, choć przy sprzęcie z silnikami i elektroniką trzeba pamiętać o prądach rozruchowych.
| Prąd znamionowy | Przybliżona moc przy 230 V | Przykład praktyczny |
|---|---|---|
| 10 A | Około 2,3 kW | Lżejsze obwody, często oświetlenie lub mniej obciążone gniazda. |
| 16 A | Około 3,7 kW | Typowy obwód gniazd w mieszkaniu, ale bez sensu obciążany kilkoma mocnymi sprzętami naraz. |
| 20 A | Około 4,6 kW | Stosowany wtedy, gdy projekt instalacji i przewody na to pozwalają. |
| 25 A | Około 5,75 kW | Już wyraźnie bardziej wymagający obwód, którego nie dobiera się przypadkowo. |
To pokazuje, dlaczego czajnik, piekarnik, zmywarka i pralka podłączone do jednego obwodu potrafią szybko doprowadzić do zadziałania zabezpieczenia. Sama liczba amperów nie rozwiązuje jednak wszystkiego, bo na pracę obwodu wpływa też długość przewodu, sposób ułożenia, temperatura otoczenia i jakość połączeń w puszkach oraz rozdzielnicy. Właśnie tu zaczynają się typowe błędy, które widzę najczęściej.
Najczęstsze błędy, przez które zabezpieczenie wybija zbyt często
- Wymiana na „mocniejszy” aparat bez analizy instalacji. To najgorszy odruch, bo zwiększa ryzyko przegrzania przewodów.
- Podłączanie zbyt wielu urządzeń do jednego obwodu, zwłaszcza w kuchni i łazience.
- Mylenie wyłącznika nadprądowego z różnicówką. Jeśli aparat ma przycisk test, zwykle jest to inny typ ochrony.
- Ignorowanie nagrzewania się gniazda, zapachu plastiku albo śladów przebarwień przy zaciskach.
- Zakładanie, że winny jest tylko sprzęt, choć problem leży w luźnym połączeniu albo w samym obwodzie.
- Używanie przedłużaczy i rozgałęźników jako stałego rozwiązania, zamiast rozdzielenia obciążenia na osobne obwody.
Przy okazji warto pamiętać, że wyłącznik nadprądowy nie zastępuje zabezpieczenia różnicowoprądowego. Nadprądowy reaguje na przeciążenie i zwarcie, a różnicówka na prąd upływu, który może być groźny dla człowieka. Te dwa aparaty pracują obok siebie, ale nie wykonują tej samej pracy.
Kiedy aparat zaczyna wybijać regularnie, nie traktuję tego jak uciążliwości, tylko jak informację diagnostyczną. To zwykle oznacza, że instalacja albo obciążenie mają konkretny problem, który da się zawęzić prostym testem. Z takiego podejścia wynika bezpieczna kolejność działania.
Co zrobić, gdy instalacja odcina prąd
- Odłącz albo wyłącz większość urządzeń podpiętych do problematycznego obwodu.
- Sprawdź, czy zabezpieczenie da się załączyć po zmniejszeniu obciążenia.
- Włączaj odbiorniki pojedynczo, obserwując, przy którym momencie znowu następuje wyłączenie.
- Jeśli aparat wybija natychmiast po załączeniu, odłącz podejrzane urządzenie i nie próbuj „na siłę” kolejnych restartów.
- Gdy problem pojawia się także bez podłączonych urządzeń, potraktuj to jako sygnał możliwej usterki przewodu, gniazda, zacisku albo samego aparatu.
- Przy powtarzających się zadziałaniach wezwij elektryka, zamiast wymieniać zabezpieczenie na większe.
W praktyce najbardziej wartościowe jest tu jedno: nie trzeba zgadywać. Jeśli po odłączeniu sprzętów wszystko wraca do normy, problemem jest najczęściej przeciążenie. Jeśli nie wraca, trzeba szukać dalej, bo źródło kłopotu siedzi głębiej niż sam czajnik albo laptop. To prowadzi mnie do ostatniej rzeczy, o której często się zapomina, a która w domu robi dużą różnicę.
Dobrze dobrany wyłącznik nie przeszkadza, tylko pilnuje bezpieczeństwa
W dobrze zaprojektowanej instalacji nadprądowe zabezpieczenie nie ma „wytrzymywać wszystkiego”, tylko ma wyłączyć obwód wtedy, gdy trzeba. Jeśli pracuje poprawnie, użytkownik powinien odczuwać spokój, a nie ciągłe kłopoty. Gdy wyłącza się często, najczęściej oznacza to, że obwód jest źle obciążony, przewód pracuje na granicy albo dobór aparatu nie pasuje do realnych warunków w domu.
Ja patrzę na to bardzo praktycznie: wyłącznik nadprądowy jest ostatnią linią ochrony przewodów, a nie wygodnym przyciskiem do tuszowania błędów w instalacji. Jeśli chcesz ograniczyć niespodziewane wyłączenia, zacznij od rozdzielenia dużych odbiorników, sprawdzenia stanu połączeń i oceny, czy obwody w kuchni, łazience i pralni nie są po prostu zbyt mocno obciążone. To właśnie te drobiazgi najczęściej decydują o tym, czy instalacja działa cicho i bezpiecznie, czy co chwilę przypomina o sobie wybiciem zabezpieczenia.
