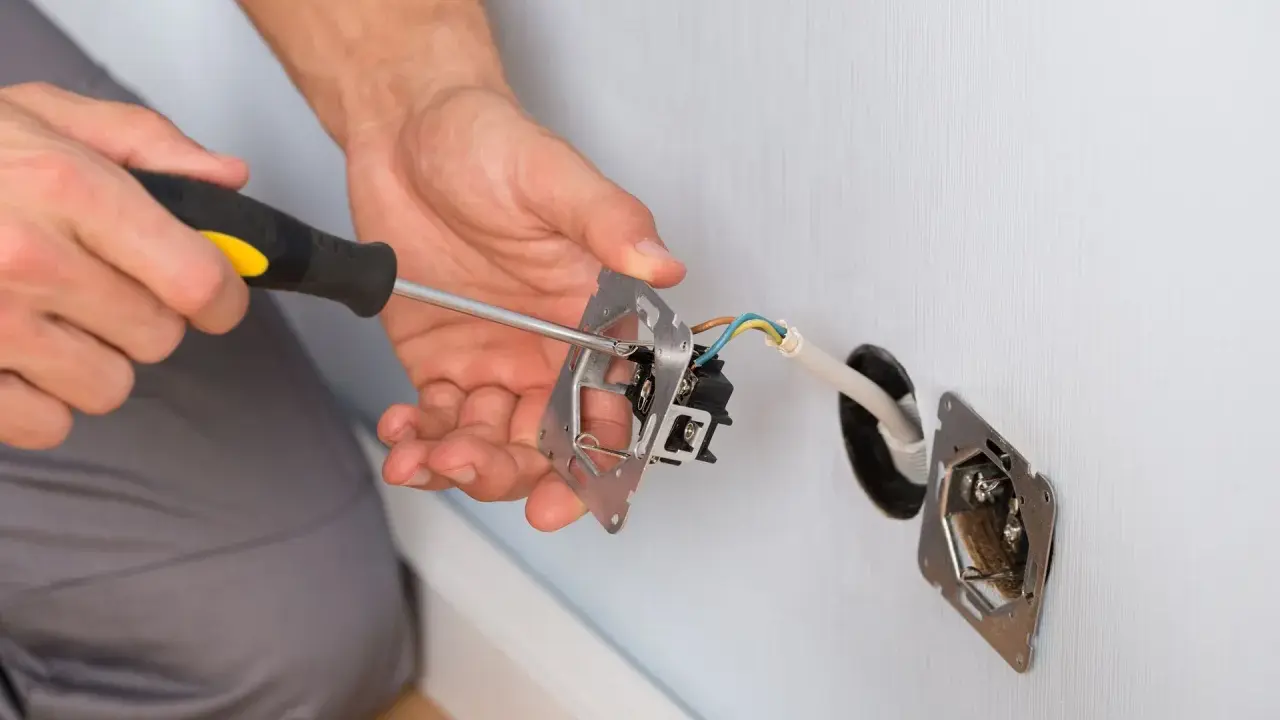

Instalacja gniazdka z uziemieniem. Ręce przykręcają mechanizm do puszki, podłączając przewody.

Napisano przez

Nikola Piotrowska

Opublikowano

20 cze 2026

Spis treści

Wymiana gniazdka z bolcem ochronnym wygląda na prostą robotę, ale to właśnie przy takim drobnym montażu najłatwiej popełnić błąd, którego nie widać od razu. Najważniejsze są trzy rzeczy: odłączenie zasilania, rozpoznanie przewodów i prawidłowe wpięcie żyły ochronnej PE do właściwego zacisku. Poniżej rozpisuję cały proces tak, żeby dało się go prześledzić krok po kroku i od razu odróżnić bezpieczny montaż od sytuacji, w której lepiej się zatrzymać.

Najważniejsze zasady przy montażu gniazda z ochroną

  • PE podłączasz do zacisku ochronnego, a nie do neutralnego N i nie „na oko”.
  • Najpierw wyłączasz obwód i sprawdzasz brak napięcia dwubiegunowym testerem, nie samym próbnikiem neonowym.
  • W typowej instalacji spotkasz przewody: fazowy L, neutralny N i ochronny PE.
  • Jeśli w puszce są tylko dwa przewody, to nie jest zwykła wymiana osprzętu, tylko potencjalnie temat dla elektryka.
  • W nowych obwodach gniazd najczęściej spotyka się przewód 3x2,5 mm² i zabezpieczenie 16 A, ale zawsze liczy się stan konkretnej instalacji.
  • Po montażu warto sprawdzić docisk przewodów, działanie RCD i poprawność połączeń przed zamknięciem puszki.

Jak działa gniazdo z uziemieniem i co trafia do którego zacisku

W gniazdku z ochroną nie ma magii, jest za to prosta logika: przewód fazowy L dostarcza napięcie, neutralny N zamyka obwód, a ochronny PE ma odprowadzić prąd w razie uszkodzenia izolacji. To właśnie PE odpowiada za to, że metalowa obudowa urządzenia nie staje się „aktywną” częścią instalacji. Samo gniazdo nie tworzy uziemienia, tylko korzysta z ochrony, którą daje instalacja.

Ja zawsze patrzę najpierw na oznaczenia na mechanizmie, a dopiero potem na przyzwyczajenia z poprzednich prac. W części modeli zacisk ochronny jest oznaczony symbolem uziemienia, w innych opisem na obudowie. Układ strony lewej i prawej bywa pomocny, ale nie traktuję go jako jedynej wskazówki, bo producenci stosują różne rozwiązania.

Przewód Typowy kolor Funkcja Gdzie go podłączyć
L Brązowy, czarny, czasem szary Przewód fazowy Zacisk L
N Niebieski Przewód neutralny Zacisk N
PE Żółto-zielony Przewód ochronny Zacisk ochronny oznaczony symbolem uziemienia

To podstawowa mapa, ale nie wystarczająca, jeśli instalacja jest stara, przerabiana albo prowadzona niestandardowo. Dlatego zanim dotkniesz przewodów, dobrze jest przygotować stanowisko i sprawdzić, z czym naprawdę pracujesz.

Co przygotować przed pracą

Przy takiej wymianie nie potrzebujesz całego warsztatu, ale kilka rzeczy robi różnicę między spokojnym montażem a zgadywaniem. Najważniejszy jest dwubiegunowy tester napięcia, bo zwykły próbnik neonowy potrafi wprowadzić w błąd. Przydają się też śrubokręt izolowany, ściągacz izolacji, latarka i ewentualnie latarka czołowa, jeśli pracujesz w słabym świetle.

  • wyłącz właściwy obwód w rozdzielnicy, a jeśli nie masz pewności, odłącz większy fragment instalacji;
  • sprawdź brak napięcia w samym gnieździe, nie tylko w sąsiednim punkcie;
  • przygotuj przewody tak, aby odsłonięta żyła miała zwykle około 10-12 mm, ale trzymaj się też oznaczeń producenta;
  • obejrzyj izolację i końcówki, bo nadtopienia, pęknięcia lub ślady korozji od razu zmieniają plan pracy;
  • jeśli obwód jest zabezpieczony RCD, miej na uwadze jego test po zakończeniu montażu.

W typowym obwodzie gniazd w domu często spotyka się przewód 3x2,5 mm² i zabezpieczenie 16 A, ale ja nie traktuję tego jako uniwersalnej recepty. Jeśli przewód wygląda na cieńszy, instalacja jest aluminiowa albo w puszce widać ślady przegrzania, to nie jest już zwykła podmiana osprzętu. Dopiero po takim przygotowaniu sensownie przechodzi się do identyfikacji żył.

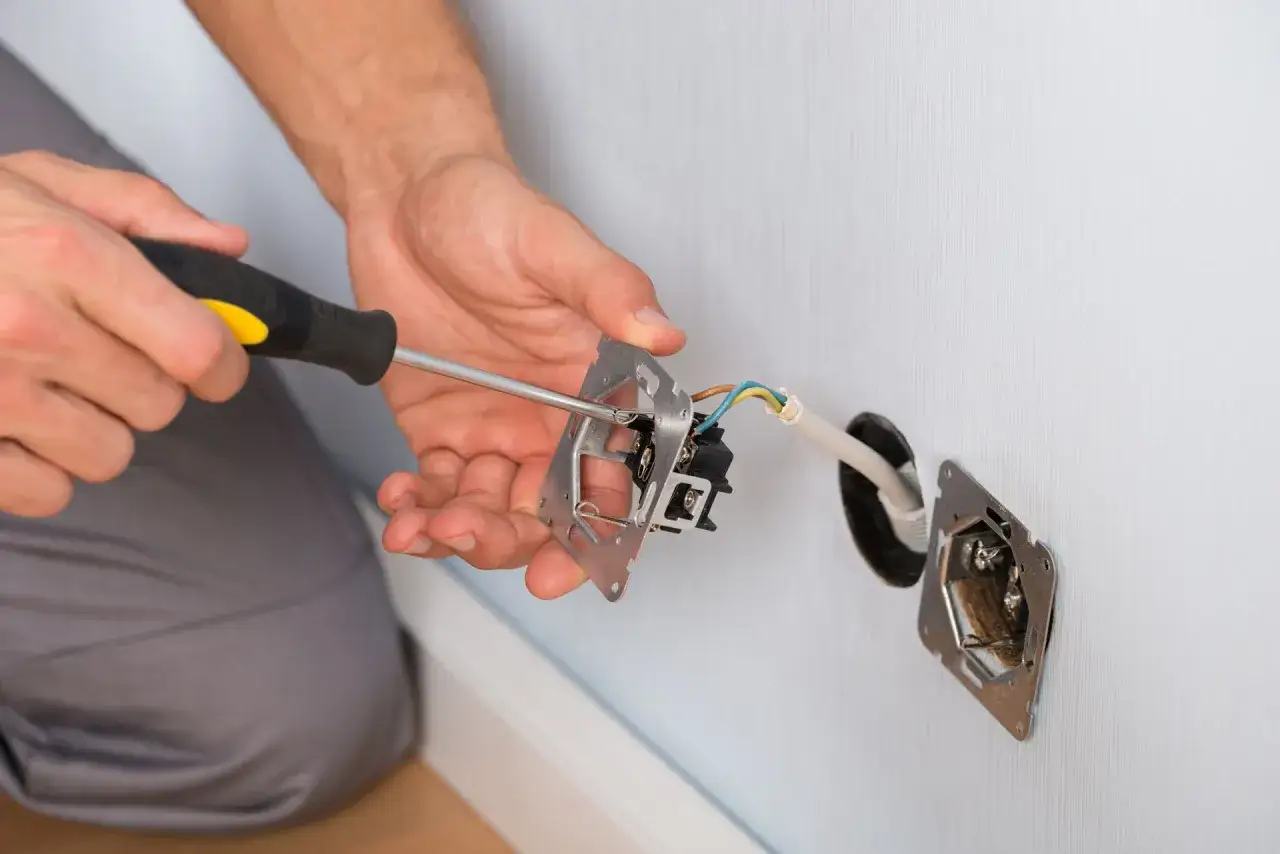

Podłączanie gniazdka z uziemieniem. Ręce przykręcają mechanizm do ściany, widać przewody.

Jak rozpoznać przewody w puszce

Kolor izolacji bardzo pomaga, ale nie zwalnia z myślenia. W nowych instalacjach zwykle przewód niebieski jest neutralny, żółto-zielony ochronny, a brązowy lub czarny to faza. W starszych mieszkaniach spotyka się jednak układy, w których kolory nie trzymają współczesnego standardu albo były wielokrotnie przerabiane.

Co widzisz w puszce Co to może oznaczać Jak postępuję
Niebieski, brązowy i żółto-zielony Układ zgodny z nowym standardem Podłączam zgodnie z oznaczeniami L, N i PE
Dwa przewody bez żółto-zielonego Stara instalacja bez osobnego PE albo układ TN-C Nie dorabiam ochrony samodzielnie
Kolory nie pasują do standardu Instalacja była przerabiana lub ktoś oznaczył żyły niestandardowo Sprawdzam pomiarem i dokumentacją, a nie samym kolorem
Aluminium zamiast miedzi Starsza instalacja z większym ryzykiem utleniania i luzowania styków Traktuję ją ostrożniej i częściej zlecam sprawdzenie fachowcowi

Ja nie ufam samym kolorom izolacji, bo w praktyce to właśnie stare remonty lub prowizoryczne naprawy robią największe zamieszanie. Jeśli masz choć cień wątpliwości, lepiej poświęcić kilka minut na pomiar niż później poprawiać źle wpięte przewody. Kiedy już wiesz, co jest czym, można przejść do samego montażu.

Montaż gniazda krok po kroku

W nowym gnieździe z ochroną zaczynam od przewodu PE. To prosta nawykowa zasada: jeśli ochronny jest już zamocowany, mechanizm jest od razu bezpieczniej osadzony, a pozostałe żyły nie wiszą luźno nad zaciskami. Potem dopiero podłączam N i na końcu L.

  1. Wyłącz zasilanie i potwierdź brak napięcia testerem.
  2. Zdejmij ramkę i mechanizm starego gniazda, jeśli wymieniasz osprzęt.
  3. Sprawdź stan izolacji, długość żył i oznaczenia zacisków na nowym mechanizmie.
  4. Podłącz przewód ochronny PE do zacisku ochronnego.
  5. Podłącz przewód neutralny N do zacisku N.
  6. Podłącz przewód fazowy L do zacisku L.
  7. Dokręć zaciski zgodnie z zaleceniem producenta, ale bez nadmiernej siły.
  8. Ułóż przewody tak, aby nie były naprężone i nie przyciskała ich ramka.
  9. Osadź mechanizm w puszce, wypoziomuj go i zamocuj.
  10. Po włączeniu zasilania sprawdź działanie gniazda oraz, jeśli masz taką możliwość, test RCD.

Najważniejszy detal, którego nie warto lekceważyć, to brak gołej miedzi poza zaciskiem. Żyła ma siedzieć pewnie, ale nie może wystawać tak, żeby dotknęła sąsiedniego elementu albo metalowej części mechanizmu. W dobrze zmontowanym gnieździe nic nie ciągnie przewodów na bok, a ramka domyka się bez dociskania kabli na siłę.

Co zrobić, gdy w puszce są tylko dwa przewody

To jest moment, w którym najczęściej pojawia się pokusa, żeby „po prostu jakoś to spiąć”. Ja tego nie robię. Dwa przewody zwykle oznaczają stary układ bez osobnego PE albo instalację TN-C z przewodem PEN, czyli rozwiązanie, którego nie wolno traktować jak zwykłego, nowoczesnego uziemienia. W takim układzie nie chodzi o samą zmianę gniazdka, tylko o ocenę całego obwodu.

Sytuacja Co to oznacza Moja rekomendacja
Dwa przewody bez PE Brak osobnego przewodu ochronnego Nie tworzę ochrony prowizorycznie, tylko wzywam elektryka
Stara instalacja z PEN Układ wymagający wiedzy o rozdziale i ciągłości przewodu To nie jest temat na domowy eksperyment
Obwód po częściowej modernizacji Mieszanka starych i nowych rozwiązań Najpierw diagnoza, potem decyzja o wymianie gniazda

W takich przypadkach nie robię mostka N-PE „na logikę” i nie traktuję bolca jak dekoracji. Jeśli chcesz mieć realnie bezpieczne gniazdo, instalacja musi dawać prawidłową ochronę, a nie tylko wyglądać nowocześnie od frontu. I właśnie tu najłatwiej o błędy, które później wychodzą w postaci grzania styków albo wybicia zabezpieczenia.

Najczęstsze błędy, które kończą się luźnym albo niebezpiecznym gniazdem

  • Mylenie L z N - gniazdo zwykle będzie działać, ale instalacja traci przejrzystość i sensowny układ ochrony.
  • Wpięcie PE w niewłaściwy zacisk - to jeden z najgorszych błędów, bo daje złudzenie bezpieczeństwa.
  • Zbyt krótko odizolowana żyła - przewód nie trzyma się pewnie i z czasem zaczyna się grzać.
  • Przecięcie lub nadcięcie miedzi przy ściąganiu izolacji - osłabia przewodnik i potrafi powodować przerwy.
  • Luźne dokręcenie śruby - gniazdo działa dziś, ale po kilku tygodniach może już iskrzyć lub grzać się pod obciążeniem.
  • Układanie przewodów pod naprężeniem - mechanizm nie domyka się poprawnie, a osprzęt później się rozluźnia.
  • Ignorowanie śladów przegrzania - jeśli plastik jest przebarwiony, samo gniazdko to zwykle za mało, trzeba sprawdzić obwód.

Ja w takich miejscach wolę stracić kilka minut na poprawne ułożenie przewodów niż wracać do gniazda, które po miesiącu zacznie się luzować. Po montażu zostaje jeszcze kontrola, bo dopiero ona pokazuje, czy wszystko zostało zamknięte tak, jak powinno.

Jak sprawdzić, czy gniazdo działa prawidłowo

Po włączeniu zasilania nie zakładam sukcesu tylko dlatego, że wtyczka „weszła” i urządzenie się uruchomiło. Sprawdzam trzy rzeczy: czy mechanizm siedzi stabilnie, czy nie ma objawów grzania oraz czy ochronny obwód reaguje tak, jak powinien. Jeśli masz prosty tester gniazd 230 V, to jest dobry moment, żeby go użyć.

  • sprawdź, czy ramka i mechanizm nie ruszają się po lekkim dotknięciu;
  • zobacz, czy po włączeniu urządzenia nie słychać trzasków ani nie czuć nagrzewania;
  • przetestuj przycisk „test” na wyłączniku różnicowoprądowym, jeśli obwód jest w niego wyposażony;
  • użyj testera gniazda, jeśli chcesz szybko wychwycić błąd w połączeniu L, N lub PE;
  • jeżeli coś budzi wątpliwość, nie zakładaj, że „samo się ułoży”.

W praktyce najważniejsze jest to, żeby sprawdzenie zrobić od razu, zanim zamkniesz temat i zapomnisz, które przewody gdzie trafiały. Jeżeli wynik testu nie jest jednoznaczny, lepiej wrócić do połączeń teraz niż po pierwszym zwarciu lub zadziałaniu zabezpieczenia.

Kiedy nie traktować tego jako zwykłej wymiany osprzętu

Jest kilka sytuacji, w których zwykła wymiana gniazdka przestaje być drobną domową naprawą, a zaczyna być pracą diagnostyczną. Wtedy naprawdę warto odpuścić samodzielny montaż i zlecić sprawdzenie instalacji komuś, kto ma mierniki, doświadczenie i odpowiedzialność za wynik.

  • w puszce są tylko dwa przewody i nie masz pewności, jaki to układ;
  • przewody są aluminiowe, kruche albo mocno utlenione;
  • na starym gnieździe widać nadtopienia, przebarwienia lub stopiony plastik;
  • zabezpieczenie obwodu wybija bez wyraźnej przyczyny;
  • gniazdo jest w łazience, kuchni, garażu lub innym miejscu o podwyższonej wilgotności;
  • nie masz dwubiegunowego testera i nie chcesz zgadywać na podstawie samego koloru izolacji.

Jeśli miałbym wskazać jedną zasadę, która naprawdę robi różnicę, powiedziałbym tak: nie ufaj pozornej prostocie tej pracy. Prawidłowe podłączenie gniazda z ochroną jest banalne tylko wtedy, gdy instalacja jest zgodna ze standardem, przewody są czytelne, a ty masz pewność, że obwód jest bezpieczny. Gdy pojawia się choć jeden znak zapytania, lepiej zatrzymać się na tym etapie i potraktować sprawę jak element bezpieczeństwa domu, a nie szybki remontowy skrót.

FAQ - Najczęstsze pytania

W nowych instalacjach zwykle brązowy, czarny lub szary oznacza L, niebieski to N, a żółto-zielony to PE. W starszych lub przerabianych instalacjach nie wystarczy patrzeć na kolory - trzeba potwierdzić układ pomiarem i dokumentacją, bo oznaczenia mogły zostać zmienione.

To zwykle oznacza stary układ bez osobnego PE albo instalację TN-C z przewodem PEN. Nie dorabiaj ochrony samodzielnie i nie rób mostka N-PE na własną rękę - w takiej sytuacji potrzebna jest ocena całego obwodu przez elektryka.

Najpierw podłącz PE do zacisku ochronnego, potem N do zacisku N, a na końcu L do zacisku L. Przed rozpoczęciem pracy trzeba wyłączyć obwód i potwierdzić brak napięcia dwubiegunowym testerem, nie samym próbnikiem neonowym.

Po włączeniu zasilania sprawdź, czy mechanizm siedzi stabilnie, nie grzeje się i nie wydaje trzasków. Jeśli obwód ma RCD, warto użyć przycisku test, a prosty tester gniazda 230 V pomoże szybko wykryć błąd w połączeniu L, N lub PE.

Gdy przewody są aluminiowe, kruche lub utlenione, w gnieździe widać nadtopienia, zabezpieczenie wybija bez przyczyny albo instalacja jest w wilgotnym miejscu. W takich warunkach lepiej zrezygnować z samodzielnego montażu i zlecić sprawdzenie obwodu fachowcowi.
